विद्युत कास्टिंग प्रक्रिया के लिए ट्रांसफार्मर कॉइल सुखाने की भट्ठी

ट्रांसफार्मर कॉइल ड्राईंग ओवन का उपयोग ट्रांसफार्मर की इलेक्ट्रिक कास्टिंग प्रक्रिया के लिए किया जाता है

परिचय:

ट्रांसफार्मर कॉइल ड्राईंग ओवन एक विशेष उपकरण है जिसका उपयोग ट्रांसफार्मर की विद्युत कास्टिंग प्रक्रिया में किया जाता है।विद्युत कास्टिंग प्रक्रिया में ट्रांसफार्मर कॉइल्स को इन्सुलेटिंग सामग्री से भरना शामिल है, जैसे कि वार्निश या राल, उनके विद्युत इन्सुलेशन गुणों को बढ़ाने और उन्हें नमी और अन्य प्रदूषकों से बचाने के लिए।

प्रसंस्करण प्रक्रिया के बाद, इन्सुलेशन सामग्री में मौजूद किसी भी अतिरिक्त नमी या सॉल्वैंट्स को हटाने के लिए ट्रांसफार्मर कॉइल्स को सूखाने की आवश्यकता होती है।यह है जहां ट्रांसफार्मर कॉइल सुखाने ओवन खेल में आता हैओवन सूखने की प्रक्रिया को सुविधाजनक बनाने और इन्सुलेशन सामग्री को ठीक से सुलझाने के लिए उच्च तापमान के साथ नियंत्रित वातावरण प्रदान करता है।

यहाँ एक ट्रांसफार्मर कॉइल सुखाने ओवन कैसे काम करता है का एक सिंहावलोकन हैः

1. लोड करना: ट्रांसफार्मर को ओवन में लोड किया जाता है, आमतौर पर रैक या ट्रे पर, ताकि पर्याप्त वायु प्रवाह की अनुमति देने के लिए उनके बीच उचित दूरी सुनिश्चित हो सके।

2. हीटिंग: ओवन में हीटिंग तत्वों का प्रयोग किया जाता है, जैसे कि विद्युत प्रतिरोधक हीटर, कक्ष के अंदर तापमान बढ़ाने के लिए।तापमान का प्रयोग की गई इन्सुलेशन सामग्री के विनिर्देशों के आधार पर सावधानीपूर्वक नियंत्रित किया जाता है.

3. वायु परिसंचरणः ओवन में एक पंखे या ब्लोअर सिस्टम होता है जो पूरे कक्ष में गर्म हवा को घुमाता है।यह एक समान हीटिंग सुनिश्चित करता है और कॉइल रोलिंग से नमी को हटाने में मदद करता है.

4. वेंटिलेशनः सूखी प्रक्रिया के दौरान उत्सर्जित वाष्पित नमी और किसी भी वाष्पशील धुएं को हटाने के लिए पर्याप्त वेंटिलेशन प्रदान किया जाता है।वेंटिलेशन प्रणालियों में स्वच्छ कार्य वातावरण बनाए रखने के लिए निकास प्रशंसकों और फिल्टर शामिल हो सकते हैं.

5. तापमान और समय नियंत्रणः सुखाने की प्रक्रिया में इन्सुलेशन सामग्री निर्माता द्वारा निर्दिष्ट वांछित तापमान और अवधि को बनाए रखना शामिल है।यह सुनिश्चित करता है कि इन्सुलेशन सामग्री ठीक से इलाज करता है और वांछित विद्युत और यांत्रिक गुणों को प्राप्त करता है.

6. निगरानी और सुरक्षा विशेषताएं: ट्रांसफार्मर कॉइल सुखाने वाले ओवन में अक्सर तापमान सेंसर, टाइमर और सुरक्षा प्रणाली होती है जो सुखाने की प्रक्रिया की निगरानी और नियंत्रण करती है।ये विशेषताएं अति ताप को रोकने में मदद करती हैं, उचित सुखाने सुनिश्चित करें, और किसी भी संभावित खतरों से बचें।

यह ध्यान रखना महत्वपूर्ण है कि ट्रांसफार्मर कॉइल सुखाने ओवन के विशिष्ट डिजाइन और सुविधाओं निर्माता और बिजली कास्टिंग प्रक्रिया की आवश्यकताओं के आधार पर भिन्न हो सकते हैं। इसलिए,यह हमेशा उचित संचालन और रखरखाव के लिए उपकरण निर्माता के दिशानिर्देशों और विनिर्देशों से परामर्श करने के लिए सिफारिश की है.

1. उपकरण की संरचना

2. उपकरण के तकनीकी संकेतकों और मापदंडोंः
   1. वैक्यूम डालने का बर्तन आकार Φ2000×L2400
   2. वैक्यूम प्रणाली के मुख्य पंप पंप की पंपिंग गति 300L/S है
   3. डालने के टैंक का कार्य तापमान 70 ~ 85°C है
   4. डालने की टंकी का अंतिम वैक्यूम डिग्री (ठंडी स्थिति, कोई भार नहीं) ≤50Pa
   5. डालना टैंक रिसाव दर ≤50Pa.L/S
   6. डालने के टैंक का कामकाजी वैक्यूम 50 ~ 100Pa है
   7. उपकरण मैनुअल मीटरिंग और सामग्रियों के गतिशील मिश्रण को अपनाता है।
   8. उपकरण वैक्यूम कास्टिंग प्रक्रिया को अपनाता है।
   9. मिश्रण टैंक में विद्युत हीटिंग, हीट ट्रांसफर माध्यम के रूप में हीट कंडक्शन ऑयल और स्वचालित तापमान नियंत्रण को अपनाया गया है। डालने वाले टैंक को सीधे विद्युत हीटिंग तत्व द्वारा गर्म किया जाता है।सभी हीटिंग भागों थर्मल इन्सुलेशन सामग्री के साथ अछूता हैं, और डालने की टंकी स्टेनलेस स्टील प्लेट (SUS430) से बख्तरबंद है; मिश्रण टंकी पतली स्टील प्लेट से बख्तरबंद है और सतह पर लेपित है।इन्सुलेशन परत का सतह तापमान 20°C से अधिक नहीं है.
3. उपकरण बिजली, पानी, वायु स्रोत और बुनियादी स्थिति

आवश्यकताएं, (उपयोगकर्ता के साथ सुसज्जितः बिजली की आपूर्ति, वायु कंप्रेसर):

1. नामित शक्ति: 80kw, 380V, 50Hz, तीन चरण के पांच तारों वाले विशेष वितरण कैबिनेट, बिजली विद्युत नियंत्रण कैबिनेट से जुड़ी हुई है।
2. पानी का स्रोतः दबाव ≥0.2Mpa, अधिकतम खपत 3m3/h, पानी का तापमान ≤25°C।
3. संपीड़ित हवाः 0.4 ~ 0.6Mpa, अधिकतम खपत 0.3m3/min
4. हमारे डिजाइन चित्रों के अनुसार एम्बेडेड टैंक की नींव, इस्पात फ्रेम और बाहरी ट्रैक बनाएं।

4. प्रत्येक प्रणाली की तकनीकी शर्तें:
   1. 400 लीटर वैक्यूम मिक्सिंग डीगैसिंग टैंक का एक सेट

टैंक का तकनीकी विनिर्देश और अनुप्रयोग

प्रभावी मात्रा 400 लीटर है

ताप संवाहक तेल 10 किलोवाट

अंतिम निर्वातः 50Pa (बिना भार, ठंडी स्थिति)

कोई लोड रिसाव दर नहींः 50Pa.L/S

कार्य तापमानः 60 ~ 80°C

टैंक सतह का तापमान परिवेश का तापमान +20°C

आवृत्ति नियंत्रण उपकरण से सुसज्जित, सामग्री की चिपचिपाहट के अनुसार हलचल उठाने की गति को समायोजित कर सकता है;

रॉक वॉल इन्सुलेशन, स्टेनलेस स्टील प्लेट (SUS430, 1.5 मिमी मोटी) बख्तरबंद, सतह कोटिंग

इस टैंक का उपयोग एपॉक्सी राल और सख्त एजेंट मिश्रण और वैक्यूम डीगैसिंग के मिश्रण के लिए किया जाता है।

मिश्रण टैंक को उत्पादन बढ़ाने के लिए वैक्यूम डालने के टैंक के डालने के मास्टर साइड पर स्थापित किया जाता है।

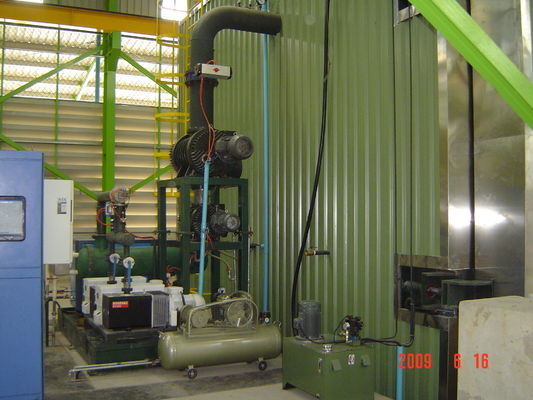

4.4 वैक्यूम सिस्टम के दो सेट (कुल 3 वैक्यूम पंप):

4.4.1. एक घुमावदार शीट रूट यूनिट से डालने के टैंक वैक्यूम यूनिट तक पंप करने की अधिकतम गति 300L/S है। सिस्टम के कार्य वैक्यूम को 50-200Pa के बीच नियंत्रित किया जा सकता है;उच्च वैक्यूम डिग्री के कारण वैक्यूम प्रणाली में सामग्री के पंप होने की संभावना को कम करें; पंप की गई गैस में अशुद्धियों को अधिकतम सीमा तक रोकने और वैक्यूम पंप की सुरक्षा के लिए संक्षेपित होने वाली संक्षेपित गैस को कैप्चर करने के लिए सिस्टम में विशेष फिल्टर के 2 सेट हैं।
