| MOQ: | 1 टुकड़ा |
| कीमत: | consult |
| standard packaging: | निर्यात मानक पैकेजिंग |
| Delivery period: | 5 दिन |
| payment method: | एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 100PCS/माह |

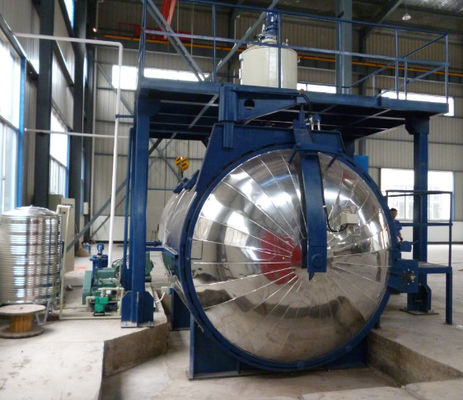

इलेक्ट्रिक इन्यूलेशन इपॉक्सी रेजिन इन्सुलेटर के लिए कास्टिंग प्रक्रिया के साथ सूखी प्रकार के ट्रांसफार्मर वैक्यूम इपॉक्सी रेजिन कास्टिंग प्लांट
सूखे प्रकार का ट्रांसफार्मर वैक्यूम एपॉक्सी राल कास्टिंग प्लांट एक ऐसी सुविधा है जहां सूखे प्रकार के ट्रांसफार्मर को वैक्यूम एपॉक्सी राल कास्टिंग प्रक्रिया का उपयोग करके निर्मित किया जाता है।इस प्रक्रिया में ट्रांसफार्मर की घुमाव और कोर को वैक्यूम परिस्थितियों में एपॉक्सी राल में कैप्सूल करना शामिल है, जो विद्युत इन्सुलेशन और पर्यावरणीय कारकों से सुरक्षा प्रदान करता है।
इस तरह के संयंत्र में शामिल प्रक्रिया और घटकों का सामान्य अवलोकन यहां दिया गया हैः
कोर असेंबली: ट्रांसफार्मर का कोर, जो टुकड़े टुकड़े किए गए चुंबकीय स्टील की चादरों से बना है, वांछित आकार और विन्यास बनाने के लिए इकट्ठा किया जाता है। कोर ट्रांसफार्मर के लिए चुंबकीय पथ प्रदान करता है।
घुमावः तांबे या एल्यूमीनियम के कंडक्टर कोर के चारों ओर घुमावदार होते हैं ताकि प्राथमिक और माध्यमिक घुमाव बनाए जा सकें। घुमाव विद्युत धारा को ले जाते हैं और वोल्टेज परिवर्तन को प्रेरित करते हैं।
इन्सुलेशन: इनकी परतों के बीच इनका उपयोग किया जाता है ताकि विद्युत इन्सुलेशन हो सके और शॉर्ट सर्किट न हो।
वैक्यूम कक्षः ट्रांसफार्मर को वैक्यूम कक्ष में रखा जाता है, जिससे सिस्टम से हवा और नमी को निकाला जा सकता है।यह कदम यह सुनिश्चित करता है कि एपॉक्सी राल प्रभावी ढंग से घुमाव में प्रवेश कर सकता है और कैप्सूल कर सकता है.
इपॉक्सी राल मिश्रण और हीटिंग: इपॉक्सी राल, उपयुक्त कठोर करने वालों और additives के साथ, एक चिपचिपा तरल बनाने के लिए सटीक अनुपात में मिश्रित किया जाता है।राल मिश्रण को उसके चिपचिपापन को कम करने और उसके प्रवाह गुणों में सुधार करने के लिए गर्म किया जाता है.
राल काटना: गरम किया हुआ इपॉक्सी राल वैक्यूम कक्ष में डाला जाता है, जहां यह रिक्त स्थानों को भरता है और घुमाव और कोर को कैप्सूल करता है।वैक्यूम किसी भी शेष हवा के बुलबुले को हटाने में मदद करता है और राल के पूर्ण impregnation सुनिश्चित करता है.
कठोरताः एक बार राल जगह में हो जाने के बाद, ट्रांसफार्मर असेंबली एक कठोर प्रक्रिया से गुजरती है। समय और तापमान के संयोजन के माध्यम से राल कठोर हो जाती है, जिससे यह कठोर हो जाती है और एक कठोर,टिकाऊ इन्सुलेशन प्रणाली.
परिष्करण और परीक्षण: परिष्करण के बाद, ट्रांसफार्मर विभिन्न परिष्करण प्रक्रियाओं से गुजरते हैं, जैसे कि अतिरिक्त राल को काटना और सतहों को साफ करना। फिर उन्हें विद्युत परीक्षणों के अधीन किया जाता है,इन्सुलेशन प्रतिरोध सहितगुणवत्ता और मानकों के अनुपालन को सुनिश्चित करने के लिए आंशिक डिस्चार्ज और अन्य प्रदर्शन मूल्यांकन।
सूखे प्रकार के ट्रांसफार्मर वैक्यूम एपॉक्सी राल कास्टिंग प्रक्रिया में ऐसे फायदे हैं जैसे कि बेहतर इन्सुलेशन गुण, बढ़ी हुई यांत्रिक शक्ति, कम रखरखाव आवश्यकताएं,और नमी के खिलाफ बेहतर सुरक्षायह आम तौर पर उन अनुप्रयोगों में उपयोग किया जाता है जहां सुरक्षा, विश्वसनीयता और पर्यावरणीय विचार महत्वपूर्ण हैं, जैसे कि बिजली वितरण नेटवर्क,नवीकरणीय ऊर्जा प्रणाली, औद्योगिक सुविधाएं और वाणिज्यिक भवन।
| नहीं | मॉडल | मिमी डालना कटोरा आकार मिमी | मिश्रण कटोरा | वैक्यूम इकाई (a) | वैक्यूम इकाई (a) | काम करना दबाव | माप | नियंत्रण मोड |
| 1 | KCB-300-2200 | 2200X3000 | 300 लीटर | 2X-70/ZJY-300 | 2X-30 | वायुमंडलीय दबाव | मैनुअल | आरओएन स्क्रीन |
| 2 | KCB-300-2400 | 2400X3000 | 300 लीटर | 2X-70/ZJY-300 | 2X-30 | अल्मोस्फेराइट दबाव | मैनुअल | टौह स्रीण |
| 3 | KCB-400-2400 | 2400X3000 | 400 लीटर | 2X-70/ZJY-300 | 2X-30 | वायुमंडलीय दबाव | मैनुअल | ट्यून स्क्रीन |
| 4 | KCB-400-2600 | 2600X3000 | 400 लीटर | 2X-70/ZJY-300 | 2X-30 | वायुमंडलीय दबाव | मैनुअल | अनुनाद स्क्रीन |
| 5 | KCB-500-3000 | 3000X3500 | 500 लीटर | X-100/ZJY-600 | 2X-70 | वायुमंडलीय दबाव | मैनुअल | आरओएन स्क्रीन |
| नहीं | मॉडल | मिमी डालना कटोरा आकार मिमी | मिश्रण कटोरा | वैक्यूम इकाई (a) | वैक्यूम इकाई (a) | काम करना दबाव | माप | नियंत्रण मोड |
| 1 | KCB-300-2200 | 2200X3000 | 300 लीटर | 2X-70/ZJY-300 | 2X-30 | वायुमंडलीय दबाव | मैनुअल | आरओएन स्क्रीन |
| 2 | KCB-300-2400 | 2400X3000 | 300 लीटर | 2X-70/ZJY-300 | 2X-30 | अल्मोस्फेराइट दबाव | मैनुअल | टौह स्रीण |
| 3 | KCB-400-2400 | 2400X3000 | 400 लीटर | 2X-70/ZJY-300 | 2X-30 | वायुमंडलीय दबाव | मैनुअल | ट्यून स्क्रीन |
| 4 | KCB-400-2600 | 2600X3000 | 400 लीटर | 2X-70/ZJY-300 | 2X-30 | वायुमंडलीय दबाव | मैनुअल | अनुनाद स्क्रीन |
| 5 | KCB-500-3000 | 3000X3500 | 500 लीटर | X-100/ZJY-600 | 2X-70 | वायुमंडलीय दबाव | मैनुअल | आरओएन स्क्रीन |
