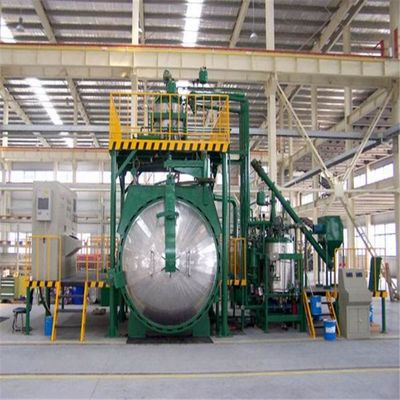

दबाव बढ़ाने वाली सूखी संयंत्र दो-घटक पूर्व मिश्रित भरने वाली एपॉक्सी राल के वैक्यूम कास्टिंग के लिए उपयुक्त है।
उपयोगकर्ता की उत्पादन आवश्यकताओं के अनुसार,वूशी जियाचेन पावर इलेक्ट्रॉनिक्स उपकरण कं, लिमिटेड।has determined the following technical solutions based on the company's many years of accumulated pouring equipment manufacturing experience and design specifications for further discussion and negotiation between the two parties.
इस समाधान का उपकरण दो-घटक पूर्व-मिश्रित भरने वाले एपॉक्सी राल के वैक्यूम कास्टिंग के लिए उपयुक्त है।
<>一,
7- आपूर्तिकर्ता, डालने के उपकरण के लिए लागू, परिपक्व और सिद्ध प्रौद्योगिकी प्रदान करने की गारंटी देता है।
8एक वर्ष के भीतर सामान्य संचालन के लिए स्पेयर पार्ट्स और स्पेयर पार्ट्स प्रदान करें। ये स्पेयर पार्ट्स और स्पेयर पार्ट्स निःशुल्क दिए जाते हैं।
1) यह तकनीकी विनिर्देश "KCY-500-3000 वैक्यूम दबाव कास्टिंग उपकरण तकनीकी विनिर्देश"
2) GB9115.1-2000 "वैक्यूम फ्लैंज"
3) JB/T6533-97 "रोटरी फ्लाई वैक्यूम पंप"
4) JB/T7674-95 "रूट वैक्यूम पंप"
5) GB/T6709-96 "वैक्यूम पाइपलाइन और सहायक उपकरण"
6) JB1090-1092 "रबर सील के प्रकार और आयाम वैक्यूम के लिए"
7) GB191 "पैकेजिंग, भंडारण और परिवहन चित्र चिन्ह"
8) लांझोउ भौतिकी संस्थान "वैक्यूम डिजाइन मैनुअल"
9) पूर्वोत्तर विश्वविद्यालय "वेक्यूम सिस्टम डिजाइन मैनुअल"
10) GB/T5226.1-1996 "औद्योगिक मशीनरी और विद्युत उपकरण भाग 1: सामान्य तकनीकी शर्तें";
1इस योजना में निर्वात दबाव कास्टिंग उपकरण निर्वात प्रकार के ट्रांसफार्मर और 35kV और उससे कम के रिएक्टरों के निर्वात कास्टिंग के लिए उपयुक्त है।
2यह समाधान ऊर्जा की बचत और पर्यावरण संरक्षण की आवश्यकताओं को दर्शाता है।विशेष रूप से निर्मित विद्युत हीटिंग प्लेट का सेवा जीवन जर्मनी से आयातित हीटिंग प्लेट से तीन गुना अधिक है, और हीटिंग पावर जर्मनी से आयातित हीटिंग प्लेट की 75% है। यह वास्तव में ऊर्जा-बचत और पर्यावरण के अनुकूल उत्पाद है।
3अद्वितीय फिल्टरिंग प्रणाली प्रभावी रूप से राल वाष्प को वैक्यूम पंप में प्रवेश करने से रोक सकती है।
| नहीं। | विवरण | QTY ((सेट) | टिप्पणी |
| 1.1 | 500 लीटर वैक्यूम मिक्सिंग डीगैसिंग टैंक सिस्टम | 1 | |
| 1.2 | वैक्यूम दबाव डालना टैंक प्रणाली | 1 | |
| 1.3 | हीटिंग सिस्टम | 2 | |
| 1.4 | वैक्यूम प्रणाली | 2 | |
| 1.5 | स्वचालित सफाई प्रणाली | 1 | |
| 1.6 | शीतलन जल पाइप प्रणाली | 1 | |
| 1.7 | वायवीय और दबावयुक्त पाइप प्रणाली | 1 | |
| 1.8 | नियंत्रण प्रणाली | 1 | टचस्क्रीन |
| 1.9 | स्टील फ्रेम प्लेटफार्म | 1 |
2उपकरण के तकनीकी संकेतकों और मापदंडों
2.1दबाव डालने वाली टंकी का आकार Φ3000×L3500
2.2वैक्यूम सिस्टम मुख्य पंप पंपिंग गति 600L/S
2.3,भरण टैंक का संचालन तापमान 70°C से 85°C
2.4,बर्न टैंक का अंतिम वैक्यूम डिग्री
(ठंडा अवस्था, कोई भार नहीं) ≤50Pa
2.5डालने की टंकी की रिसाव दर ≤50Pa.L/S
2.6,बिलाव टैंक का कामकाजी वैक्यूम डिग्री 50~100Pa
2.7,काम का दबाव 0'0.4Mpa
2.8,अधिकतम डिजाइन दबाव 0.75Mpa
2.9प्रसिद्ध ब्रांडों पर सबसे बड़ा दबाव 0.6Mpa
2.10यह उपकरण मैनुअल माप और सामग्रियों के गतिशील मिश्रण को अपनाता है।
2.11यह उपकरण वैक्यूम सकारात्मक दबाव डालने की प्रक्रिया को अपनाता है।
2.12मिश्रण टैंक सभी विद्युत हीटिंग, थर्मल तेल के साथ हीट ट्रांसफर माध्यम और स्वचालित तापमान नियंत्रण के साथ हैं। डालने के टैंक को सीधे विद्युत हीटिंग तत्वों द्वारा गर्म किया जाता है।प्रत्येक हीटिंग भाग थर्मल इन्सुलेशन सामग्री के साथ अछूता है, डालने की टंकी को स्टेनलेस स्टील की प्लेटों (SUS430) से बख्तरबंद किया गया है, और मिश्रण टंकी को पतली स्टील की प्लेटों और सतह-लेपित से बख्तरबंद किया गया है।इन्सुलेशन परत की बाहरी सतह का तापमान कमरे के तापमान से 20°C अधिक नहीं होना चाहिए.
3. उपकरण की शक्ति, पानी, वायु स्रोत और बुनियादी स्थिति की आवश्यकताएं (उपयोगकर्ता उपकरणः बिजली की आपूर्ति, वायु कंप्रेसर)
3.1नाममात्र शक्ति: 100 किलोवाट, 380 वी, 50 हर्ट्ज, तीन चरण पांच तार विशेष वितरण कैबिनेट, बिजली की आपूर्ति विद्युत नियंत्रण कैबिनेट से जुड़ा हुआ है।
3.2पानी का स्रोतः दबाव ≥0.2Mpa, अधिकतम खपत 3 m3/h, पानी का तापमान ≤25°C।
3.3संपीड़ित हवाः 0.4~0.6Mpa, अधिकतम खपत 0.3m3/min
3.4हमारी कंपनी के डिजाइन चित्रों के अनुसार नींव, इस्पात फ्रेम और एम्बेडेड टैंक बाहरी ट्रैक बनाएं।
4. प्रत्येक प्रणाली की तकनीकी शर्तें
4.1500 लीटर वैक्यूम मिक्सिंग डीगैसिंग टैंक का एक सेट
टैंक के तकनीकी संकेतक और उपयोग
प्रभावी आयतन 500L
थर्मल तेल हीटिंग 10KW
अंतिम वैक्यूम डिग्रीः 50Pa ((空载,冷态)
बिना भार के रिसाव दरः 50Pa.L/S
कार्य तापमानः 60°C से 80°C
टैंक की बाहरी सतह का तापमान परिवेश का तापमान+20°C
एक आवृत्ति रूपांतरण गति विनियमन उपकरण से लैस, मिश्रण और उठाने की गति सामग्री की चिपचिपाहट के अनुसार समायोजित किया जा सकता है; रॉक ऊन इन्सुलेशन,स्टेनलेस स्टील प्लेट (SUS430, 1.5 मिमी मोटी) कवच, सतह कोटिंग
इस टैंक का उपयोग इपोक्सी राल और सख्त एजेंट मिश्रणों के मिश्रण और वैक्यूम डीगैसिंग के लिए किया जाता है।
मिश्रण टैंक उत्पादन बढ़ाने के लिए वैक्यूम दबाव डालने के टैंक के डालने के मुख्य पाइप के ऊपर स्थापित किया जाता है।
टैंक के सामान:
| नहीं | विवरण | QTY ((SET) | कारखाना |
| 1 | स्टेनलेस स्टील से बना आवरण शरीर | 1 | 凯瑞 |
| 2 | स्टेनलेस स्टील शंकु मुद्रांकन सिर तल | 1 | 凯瑞 |
| 3 | रिड्यूसर बेस | 1 | 凯瑞 |
| 4 | असर, गतिशील सील आदि | 1 | 国产名牌 |
| 5 | स्टेनलेस स्टील एंकर मिक्सर | 1 | 凯瑞 |
| 6 | अंतर्निहित झिल्ली डीगैसिंग डिवाइस | 1 | 凯瑞 |
| 7 | मैनुअल वैक्यूम सक्शन वाल्व DN25 | 2 | 凯瑞 |
| 8 | प्रकाश अवलोकन यंत्र | 1 | 凯瑞 |
| 9 | तापमान नियंत्रण सेंसर | 1 | 广州德力权 |
| 10 | कैन ढक्कन सील | 1 | 沈阳??研究所 |
| 11 | निविड़ अंधकार निर्वहन वाल्व (स्टेनलेस स्टील DN50) | 1 | 宁波 |
| 12 | मिश्रण घटक | 1 | 杭州 |
| 13 | आवृत्ति रूपांतरण गति विनियमन यंत्र | 1 | गहराई |
| 14 | हीटिंग मध्यम स्तर प्रदर्शन उपकरण | 1 | राष्ट्रीय उत्पाद |
| 15 | हीटिंग एलिमेंट | 2 | 无锡康能 |
| 16 | द्विधातु थर्मामीटर | 1 | 广东 |
| 17 | अतिरिक्त फ़ीड पोर्ट ((DN100) | 1 | 凯瑞 |
| 18 | एक्सेलेरटर फ़ीडिंग पोर्ट और वाल्व | 1 | 凯瑞 |
| 500L मिश्रण टैंक (750kg सामग्री) | |
|
|
4.2,एक सेट वैक्यूम दबाव डालने टैंक प्रणाली
दबाव टैंक के तकनीकी संकेतक और उपयोग:
क्षैतिज टैंक आंतरिक दीवार आयामोंः Φ3000mm × 3500mm
अंतिम वैक्यूम डिग्रीः 30Pa ((कोई भार नहीं, ठंडी स्थिति)
बिना भार के रिसाव दरः 100Pa.L/S
संचालन तापमानः 70°C से 85°C
टैंक की बाहरी सतह का तापमानः परिवेश का तापमान +20°C
कामकाजी दबाव 0 ̊0.4Mpa
अधिकतम डिजाइन दबाव 0.75Mpa
नाम प्लेट अधिकतम दबाव 0.6Mpa
क्षेत्र परीक्षण दबाव 0.8Mpa ((जल दबाव)
डालने के पाइप को एक मैनुअल बॉल वाल्व द्वारा काट दिया जाता है, और वास्तविक आवश्यक वैक्यूम डालने वाले वाल्व को उत्पादों की मात्रा के अनुसार समायोजित किया जा सकता है।डालने पाइप के फ्लैंज इंटरफ़ेस भविष्य के उन्नयन के लिए आरक्षित है. डालने का टैंक क्षैतिज है, जिसमें एक साइड स्विंग दरवाजा है। टैंक शरीर एक वैक्यूम डालने का टैंक संरचना है। टैंक का दरवाजा बंद होने के बाद, यह फ्लैंज बिखरे हुए दांतों के साथ बंद हो जाता है।
वैक्यूम कास्टिंग तकनीक का उपयोग कास्टिंग प्रक्रिया को अनुकूलित कर सकता है, सामग्री की पारगम्यता बढ़ा सकता है, और अंततः उत्पाद के आंशिक डिस्चार्ज संकेतकों के प्रभाव को कम कर सकता है।
टैंक के दरवाजे को बंद करने के बाद, इसे मैन्युअल रूप से घुमाया और लॉक किया जाता है।
टैंक जमीन पर स्थापित है, और टैंक एक प्रकाश रेल (राष्ट्रीय मानक 15kg) और एक काम ट्रॉली (1700X2800mm) से लैस है।
टैंक की बाहरी सतह को एक विद्युत गर्म प्लेट द्वारा गर्म किया जाता है।
टैंक के अंदर के ट्रैक की ऊंचाई टैंक के बाहर ट्रांसफर ट्रॉली के ट्रैक के साथ फ्लश है (टैंक के बाहर ट्रांसफर ट्रॉली उपयोगकर्ता द्वारा बनाई गई है) सुविधा के लिए।
ट्रॉली का प्रवेश और निकास;
रॉक ऊन इन्सुलेशन और स्टेनलेस स्टील शीट (SUS430) कवच उपचार। टैंक अन्य इंटरफेस से लैस है जो प्रक्रिया आवश्यकताओं को पूरा करते हैं।
टैंक के सामान
| नहीं। | विवरण | QTY ((SET) |
| 1 | प्रकाश अवलोकन यंत्र | 6 |
| 2 | फ्लैंज से जुड़े वैक्यूम डालने वाले बंदरगाहों की एक पंक्ति ((DN16) | 12 |
| 3 | तापमान सेंसर | 2 |
| 4 | टैंक दरवाजा दो तरफ़ा होंठ सील | 1 |
| 5 | टैंक के दरवाजे का मैनुअल घुमावदार खोलने और बंद करने का तंत्र | 1 |
| 6 | टैंक भारवाहक ट्रॉली (6 टन) | 1 |
| 7 | द्विधातु थर्मामीटर | 1 |
| 8 | वैक्यूम कास्टिंग मुख्य पाइप (DN50 के साथ 12 सेट DN16 शाखा पाइप) | 1 |
4.3दो हीटिंग सिस्टम
तापमान नियंत्रण प्रणाली, जो प्रत्येक इकाई के तापमान को समायोजित करने में सुविधा प्रदान करती है। मिश्रण टैंक थर्मल तेल गर्मी हस्तांतरण विधि को अपनाता है।डालने के टैंक को सीधे वूशी इलेक्ट्रिक हीटिंग प्लेट द्वारा गर्म किया जाता है, स्वचालित तापमान नियंत्रण और अति-तापमान अलार्म के साथ। शक्ति 54KW है और अधिकतम ताप तापमान 130°C है।
सभी मिश्रण टैंक ताप प्रणालियों का ताप तापमान सामान्य तापमान से 80°C तक समायोजित किया जा सकता है।
प्रणाली विन्यास:
500 लीटर के अंतिम मिश्रण टैंक के लिए हीटिंग सिस्टम
| नहीं। | विवरण | QTY ((SET) | कारखाना |
| 1 | ट्यूबलर विद्युत हीटिंग तत्व ((5KW) | 2 | 无锡康能 |
| 2 | डिजिटल तापमान नियंत्रक | 1 | 门宇电 |
| 3 | तापमान सेंसर | 1 | 广州德力权 |
| 4 | तार और केबल आदि | 1 | 广东 |
वैक्यूम दबाव डालने वाले टैंक का हीटिंग सिस्टम
| नहीं। | विवरण | QTY ((SET) | कारखाना |
| 1 | हीटिंग प्लेट ((0.5KW) | 108 सेट | 无锡康能 |
| 2 | उच्च तापमान तार | 600 मीटर | राष्ट्रीय उत्पाद |
| 3 | थर्मल नियंत्रण | 6pcs | राष्ट्रीय उत्पाद |
| 4 | डिजिटल थर्मोस्टैट | 1 सेट | 门宇电 |
| 5 | दबाव प्लेट | 108 सेट | 凯瑞 |
| 6 | प्रतिरोध वेल्डिंग फिक्सिंग स्टड | 216 सेट | 凯瑞 |
4.4वैक्यूम सिस्टम के दो सेट (कुल मिलाकर 3 वैक्यूम पंप)
4.4.1घुमावदार ब्लेड रूट्स यूनिट का एक सेट डालने के टैंक वैक्यूम पंप यूनिट के लिए 300L/S की अधिकतम पंपिंग गति है। सिस्टम के कामकाजी वैक्यूम को 50-200Pa के बीच नियंत्रित किया जा सकता है;उच्च वैक्यूम डिग्री के कारण वैक्यूम प्रणाली में सामग्री के पंप होने की संभावना को कम करें; निकाली गई गैस में अशुद्धियों को अधिकतम रूप से ब्लॉक करने और वैक्यूम पंप की सुरक्षा के लिए संक्षेपित गैसों को कैप्चर करने के लिए सिस्टम में विशेष फिल्टर के दो सेट हैं।
संलग्नक कॉन्फ़िगर करें
| नहीं। | नाम | QTY | FCTORY |
| 1 | वीएसवी-300旋片真空 | 2 SET | 飞越 |
| 2 | ZJY-600 रूट्स वैक्यूम पंप | 1SET | 上海声德 |
| 3 | वायवीय वैक्यूम मुख्य वाल्व (DN150) | 1SET | राष्ट्रीय उत्पाद |
| 4 | विद्युत चुम्बकीय इन्फ्लेशन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 5 | मैनुअल इन्फलेशन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 6 | तरंगयुक्त पाइप | 1SET | 佛山 |
| 7 | कंडेनसेट फ़िल्टर | 1SET | 凯瑞 (जर्मनी प्रौद्योगिकी) |
| 8 | वैक्यूम फ़िल्टर | 1SET | 凯瑞 |
| 9 | डिस्क वैक्यूम गेज ((Z-100) | 1SET | राष्ट्रीय उत्पाद |
| 10 | निर्बाध ट्यूब वैक्यूम पाइपलाइन ((DN150) | 1SET | 凯瑞 |
4.4.2एक वीएसवी-100 वैक्यूम यूनिट का उपयोग वैक्यूम मिक्सिंग और डीगैसिंग टैंक को वैक्यूम करने के लिए किया जाता है, जिसकी पंपिंग गति 25L/S होती है।
प्रणाली के लिए विन्यास संलग्नक:
| नहीं। | विवरण | QTY | कारखाना |
| 1 | वैक्यूम पंप VSV-200 | 1SET | 飞越 |
| 1 | वाष्पीकरणीय वैक्यूम मुख्य वाल्व ((DN 50) | 1SET | राष्ट्रीय उत्पाद |
| 2 | मैनुअल सक्शन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 3 | निविड़ अंधकार विलायक भोजन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 4 | मैन्युअल विलायक खिला वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 5 | तरंगयुक्त पाइप | 1SET | 佛山 |
| 6 | वैक्यूम फ़िल्टर | 2SET | 凯瑞 |
| 7 | डिस्क वैक्यूम गेज | 2SETS | राष्ट्रीय उत्पाद |
| 8 | निर्बाध ट्यूब वैक्यूम पाइपलाइन | 2SETS | 凯瑞 |
4.5स्वचालित सफाई प्रणाली का एक सेट
4.5.1इस प्रणाली में शामिल हैंः डायफ्राम ट्रांसफर पंप, सॉल्वेंट टैंक, पानी टैंक, पाइपलाइन, वाल्व, वैक्यूम गेज आदि;
4.5.2"सिस्टम एक डायफ्राम पंप के माध्यम से मिश्रण टैंक के लिए विलायक ले जाता है;
4.5.3स्वचालित सफाई प्रक्रिया को प्रवाह टैंक, वाल्व और पाइपलाइन के माध्यम से पाइपलाइन और वाल्व को सॉल्वेंट टैंक में वापस डालने से पूरा किया जाता है।
4.5.4विलायक टैंक नियमित रूप से तलछट को बाहर निकालने के लिए एक डिस्चार्ज वाल्व से लैस है।
4.6शीतलन जल पाइपलाइन प्रणाली का एक सेट
इस प्रणाली में उपकरण के दायरे के भीतर प्रत्येक जल खपत बिंदु पर शीतलन जल पाइप, वाल्व, दबाव गेज आदि शामिल हैं।उपयोगकर्ताओं को 5 मीटर के दायरे में उपकरण स्थल से जल आपूर्ति और वापसी बिंदुओं को जोड़ने की आवश्यकता है.
आपूर्तिकर्ता द्वारा प्रदान किया गयाः
| नहीं। | विवरण | QTY | कारखाना |
| 1 | जस्ती पानी की पाइप | 1SET | राष्ट्रीय उत्पाद |
| 2 | तांबे की गेंद वाल्व | कुछ | राष्ट्रीय उत्पाद |
| 3 | विद्युत संपर्क दबाव गेज | 1SET | राष्ट्रीय उत्पाद |
| 4 | बंद करने वाला वाल्व स्विच करना | 2SETS | राष्ट्रीय उत्पाद |
4.7एक सेट वायवीय पाइपलाइन प्रणाली
4.7.1विभिन्न वायवीय वाल्वों और सिलेंडरों को शक्ति प्रदान करने के लिए प्रयोग किया जाता है। उपयोगकर्ता उपकरण स्थल से 5 मीटर के भीतर एक वायु स्रोत प्रदान करता है।
आपूर्तिकर्ता द्वारा प्रदान किया गयाः
| नहीं। | डिक्रिप्टेशन | QTY | कारखाना |
| 1 | 三联件FESTO | 1 SET | राष्ट्रीय उत्पाद |
| 2 | दो पोजीशन पांच रास्ता वाल्व | 8 सेट | राष्ट्रीय उत्पाद |
| 3 | पाइपलाइन सामान आदि | 1 SET | राष्ट्रीय उत्पाद |
4.8,इलेक्ट्रॉनिक नियंत्रण प्रणाली (टच स्क्रीन) का एक सेट
कार्य:
यह नियंत्रण प्रणाली 0 से 40 डिग्री सेल्सियस के आसपास के तापमान के लिए उपयुक्त है और वायरिंग, वायरिंग और ब्रिज लेआउट अंतरराष्ट्रीय मानकों के अनुसार किए जाते हैं।
● डालने की टंकी के तापमान और वैक्यूम की डिग्री का पता लगाना और डिजिटल डिस्प्ले करना।
● टच स्क्रीन प्रक्रिया प्रवाह को नियंत्रित करती है और प्रत्येक उपकरण इकाई की कार्य स्थिति प्रदर्शित करती है।
●मोटर नियंत्रण, वायवीय वाल्व और विद्युत चुम्बकीय वाल्व नियंत्रण को मिश्रित करना।
●वाक्यूम यूनिट के पंपों और वाल्वों के बीच आपस में तालाबंदी और तालाबंदी करना।
●अपर्याप्त वायु दबाव और पानी के दबाव के लिए अलार्म डिवाइस लागू करें।
●मिश्रण टैंक का भोजन मैन्युअल रूप से तैयार किया जाता है और मिश्रण टैंक में इनपुट किया जाता है।
●मैनुअल कुंजी नियंत्रण और टच स्क्रीन नियंत्रण दोनों के लिए सक्षम
विन्यास:
इलेक्ट्रिक कंट्रोल कैबिनेट 1 SET
टच स्क्रीन 1 SET
डिजिटल वैक्यूम गेज 1 SET
डिजिटल तापमान नियंत्रक 3 SETS
ठोस-राज्य रिले 2 SETS
आवृत्ति परिवर्तक 1 SET
तापमान सेंसर 4 SETS
बटन, कुंजी 1 SET
रिले 1 SET
एयर स्विच 1 SET
मोटर सुरक्षा स्विच आदि 1 SET
तार और केबल 1 SET
पुल 1 SET
4.9 अन्य तकनीकी आवश्यकताएं
4.9.1सतह जंग हटाने, जंग की रोकथाम और सिस्टम घटकों के पेंटिंग उपचार।
4.9.2 हीटिंग सिस्टम के सभी घटकों की बाहरी सतहें (बख्तरबंद भागों और खरीदे गए घटकों को छोड़कर) सभी गर्म लाल हैं।
4.9.3 विद्युत नियंत्रण कैबिनेट की बाहरी सतह आकाश नीली है
4.9.4 शेष अवयवों की बाहरी सतहें (बख्तरबंद अवयवों और खरीदे गए भागों को छोड़कर) और उपकरण कार्य मंच सभी औद्योगिक ग्रे हैं।
4.10उपकरण स्थापित करने के लिए इस्पात फ्रेम प्लेटफार्म का एक सेट (सामग्री सहित)
इस उपकरण के सेट को स्थापित करने के लिए इस स्टील फ्रेम प्लेटफॉर्म का उपयोग किया जाता है। स्टील फ्रेम एक 2-परत संरचना है। मिश्रण टैंक दूसरी मंजिल के स्टील प्लेटफॉर्म पर रखा गया है।
हम इस्पात फ्रेम के चित्र और सामग्री प्रदान करते हैं।
五आकस्मिक सामान और स्पेयर पार्ट्स की सूची
| नहीं। | विवरण | विनिर्देश | QTY | कारखाना |
| 1 | वैक्यूम पंप के आकस्मिक सामान |
वीएसवी-300 वीएसवी-200 ZJY-600 |
दो सेट 1套 1套 |
飞越 飞越 上海声德 |
| 2 | टैंक के दरवाजे की सीलिंग रिंग | Φ2400 ((1 वर्ष समय प्रदान) | 1 पीसीएस | 北方 |
| 3 | वैक्यूम और सामग्री पाइपलाइनों के लिए सील | प्रत्येक वस्तु | 1SET | 凯瑞 |
| 4 | मिश्रण टैंक ढक्कन सील | 400L ((600KGS) | 1 पीसीएस | 凯瑞 |
| 5 | विद्युत हीटिंग तत्व | मिश्रण टैंक के लिए हीटिंग ट्यूब | 2PCS | 无锡康能 |
| 6 | थर्मामीटर | 0°200°C | 2PCS | 广州德力权 |
| 7 | प्रकाश अवलोकन दीपक | 3PCS | 中山古镇 | |
| 8 | अवलोकन खिड़की का कांच | 3PCS | 上海光 |
आवेदनः
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
| MOQ: | 1 टुकड़ा |
| कीमत: | consult |
| standard packaging: | निर्यात मानक पैकेजिंग |
| Delivery period: | 5 दिन |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| Supply Capacity: | 100PCS/माह |
दबाव बढ़ाने वाली सूखी संयंत्र दो-घटक पूर्व मिश्रित भरने वाली एपॉक्सी राल के वैक्यूम कास्टिंग के लिए उपयुक्त है।
उपयोगकर्ता की उत्पादन आवश्यकताओं के अनुसार,वूशी जियाचेन पावर इलेक्ट्रॉनिक्स उपकरण कं, लिमिटेड।has determined the following technical solutions based on the company's many years of accumulated pouring equipment manufacturing experience and design specifications for further discussion and negotiation between the two parties.
इस समाधान का उपकरण दो-घटक पूर्व-मिश्रित भरने वाले एपॉक्सी राल के वैक्यूम कास्टिंग के लिए उपयुक्त है।
<>一,
7- आपूर्तिकर्ता, डालने के उपकरण के लिए लागू, परिपक्व और सिद्ध प्रौद्योगिकी प्रदान करने की गारंटी देता है।
8एक वर्ष के भीतर सामान्य संचालन के लिए स्पेयर पार्ट्स और स्पेयर पार्ट्स प्रदान करें। ये स्पेयर पार्ट्स और स्पेयर पार्ट्स निःशुल्क दिए जाते हैं।
1) यह तकनीकी विनिर्देश "KCY-500-3000 वैक्यूम दबाव कास्टिंग उपकरण तकनीकी विनिर्देश"
2) GB9115.1-2000 "वैक्यूम फ्लैंज"
3) JB/T6533-97 "रोटरी फ्लाई वैक्यूम पंप"
4) JB/T7674-95 "रूट वैक्यूम पंप"
5) GB/T6709-96 "वैक्यूम पाइपलाइन और सहायक उपकरण"
6) JB1090-1092 "रबर सील के प्रकार और आयाम वैक्यूम के लिए"
7) GB191 "पैकेजिंग, भंडारण और परिवहन चित्र चिन्ह"
8) लांझोउ भौतिकी संस्थान "वैक्यूम डिजाइन मैनुअल"
9) पूर्वोत्तर विश्वविद्यालय "वेक्यूम सिस्टम डिजाइन मैनुअल"
10) GB/T5226.1-1996 "औद्योगिक मशीनरी और विद्युत उपकरण भाग 1: सामान्य तकनीकी शर्तें";
1इस योजना में निर्वात दबाव कास्टिंग उपकरण निर्वात प्रकार के ट्रांसफार्मर और 35kV और उससे कम के रिएक्टरों के निर्वात कास्टिंग के लिए उपयुक्त है।
2यह समाधान ऊर्जा की बचत और पर्यावरण संरक्षण की आवश्यकताओं को दर्शाता है।विशेष रूप से निर्मित विद्युत हीटिंग प्लेट का सेवा जीवन जर्मनी से आयातित हीटिंग प्लेट से तीन गुना अधिक है, और हीटिंग पावर जर्मनी से आयातित हीटिंग प्लेट की 75% है। यह वास्तव में ऊर्जा-बचत और पर्यावरण के अनुकूल उत्पाद है।
3अद्वितीय फिल्टरिंग प्रणाली प्रभावी रूप से राल वाष्प को वैक्यूम पंप में प्रवेश करने से रोक सकती है।
| नहीं। | विवरण | QTY ((सेट) | टिप्पणी |
| 1.1 | 500 लीटर वैक्यूम मिक्सिंग डीगैसिंग टैंक सिस्टम | 1 | |
| 1.2 | वैक्यूम दबाव डालना टैंक प्रणाली | 1 | |
| 1.3 | हीटिंग सिस्टम | 2 | |
| 1.4 | वैक्यूम प्रणाली | 2 | |
| 1.5 | स्वचालित सफाई प्रणाली | 1 | |
| 1.6 | शीतलन जल पाइप प्रणाली | 1 | |
| 1.7 | वायवीय और दबावयुक्त पाइप प्रणाली | 1 | |
| 1.8 | नियंत्रण प्रणाली | 1 | टचस्क्रीन |
| 1.9 | स्टील फ्रेम प्लेटफार्म | 1 |
2उपकरण के तकनीकी संकेतकों और मापदंडों
2.1दबाव डालने वाली टंकी का आकार Φ3000×L3500
2.2वैक्यूम सिस्टम मुख्य पंप पंपिंग गति 600L/S
2.3,भरण टैंक का संचालन तापमान 70°C से 85°C
2.4,बर्न टैंक का अंतिम वैक्यूम डिग्री
(ठंडा अवस्था, कोई भार नहीं) ≤50Pa
2.5डालने की टंकी की रिसाव दर ≤50Pa.L/S
2.6,बिलाव टैंक का कामकाजी वैक्यूम डिग्री 50~100Pa
2.7,काम का दबाव 0'0.4Mpa
2.8,अधिकतम डिजाइन दबाव 0.75Mpa
2.9प्रसिद्ध ब्रांडों पर सबसे बड़ा दबाव 0.6Mpa
2.10यह उपकरण मैनुअल माप और सामग्रियों के गतिशील मिश्रण को अपनाता है।
2.11यह उपकरण वैक्यूम सकारात्मक दबाव डालने की प्रक्रिया को अपनाता है।
2.12मिश्रण टैंक सभी विद्युत हीटिंग, थर्मल तेल के साथ हीट ट्रांसफर माध्यम और स्वचालित तापमान नियंत्रण के साथ हैं। डालने के टैंक को सीधे विद्युत हीटिंग तत्वों द्वारा गर्म किया जाता है।प्रत्येक हीटिंग भाग थर्मल इन्सुलेशन सामग्री के साथ अछूता है, डालने की टंकी को स्टेनलेस स्टील की प्लेटों (SUS430) से बख्तरबंद किया गया है, और मिश्रण टंकी को पतली स्टील की प्लेटों और सतह-लेपित से बख्तरबंद किया गया है।इन्सुलेशन परत की बाहरी सतह का तापमान कमरे के तापमान से 20°C अधिक नहीं होना चाहिए.
3. उपकरण की शक्ति, पानी, वायु स्रोत और बुनियादी स्थिति की आवश्यकताएं (उपयोगकर्ता उपकरणः बिजली की आपूर्ति, वायु कंप्रेसर)
3.1नाममात्र शक्ति: 100 किलोवाट, 380 वी, 50 हर्ट्ज, तीन चरण पांच तार विशेष वितरण कैबिनेट, बिजली की आपूर्ति विद्युत नियंत्रण कैबिनेट से जुड़ा हुआ है।
3.2पानी का स्रोतः दबाव ≥0.2Mpa, अधिकतम खपत 3 m3/h, पानी का तापमान ≤25°C।
3.3संपीड़ित हवाः 0.4~0.6Mpa, अधिकतम खपत 0.3m3/min
3.4हमारी कंपनी के डिजाइन चित्रों के अनुसार नींव, इस्पात फ्रेम और एम्बेडेड टैंक बाहरी ट्रैक बनाएं।
4. प्रत्येक प्रणाली की तकनीकी शर्तें
4.1500 लीटर वैक्यूम मिक्सिंग डीगैसिंग टैंक का एक सेट
टैंक के तकनीकी संकेतक और उपयोग
प्रभावी आयतन 500L
थर्मल तेल हीटिंग 10KW
अंतिम वैक्यूम डिग्रीः 50Pa ((空载,冷态)
बिना भार के रिसाव दरः 50Pa.L/S
कार्य तापमानः 60°C से 80°C
टैंक की बाहरी सतह का तापमान परिवेश का तापमान+20°C
एक आवृत्ति रूपांतरण गति विनियमन उपकरण से लैस, मिश्रण और उठाने की गति सामग्री की चिपचिपाहट के अनुसार समायोजित किया जा सकता है; रॉक ऊन इन्सुलेशन,स्टेनलेस स्टील प्लेट (SUS430, 1.5 मिमी मोटी) कवच, सतह कोटिंग
इस टैंक का उपयोग इपोक्सी राल और सख्त एजेंट मिश्रणों के मिश्रण और वैक्यूम डीगैसिंग के लिए किया जाता है।
मिश्रण टैंक उत्पादन बढ़ाने के लिए वैक्यूम दबाव डालने के टैंक के डालने के मुख्य पाइप के ऊपर स्थापित किया जाता है।
टैंक के सामान:
| नहीं | विवरण | QTY ((SET) | कारखाना |
| 1 | स्टेनलेस स्टील से बना आवरण शरीर | 1 | 凯瑞 |
| 2 | स्टेनलेस स्टील शंकु मुद्रांकन सिर तल | 1 | 凯瑞 |
| 3 | रिड्यूसर बेस | 1 | 凯瑞 |
| 4 | असर, गतिशील सील आदि | 1 | 国产名牌 |
| 5 | स्टेनलेस स्टील एंकर मिक्सर | 1 | 凯瑞 |
| 6 | अंतर्निहित झिल्ली डीगैसिंग डिवाइस | 1 | 凯瑞 |
| 7 | मैनुअल वैक्यूम सक्शन वाल्व DN25 | 2 | 凯瑞 |
| 8 | प्रकाश अवलोकन यंत्र | 1 | 凯瑞 |
| 9 | तापमान नियंत्रण सेंसर | 1 | 广州德力权 |
| 10 | कैन ढक्कन सील | 1 | 沈阳??研究所 |
| 11 | निविड़ अंधकार निर्वहन वाल्व (स्टेनलेस स्टील DN50) | 1 | 宁波 |
| 12 | मिश्रण घटक | 1 | 杭州 |
| 13 | आवृत्ति रूपांतरण गति विनियमन यंत्र | 1 | गहराई |
| 14 | हीटिंग मध्यम स्तर प्रदर्शन उपकरण | 1 | राष्ट्रीय उत्पाद |
| 15 | हीटिंग एलिमेंट | 2 | 无锡康能 |
| 16 | द्विधातु थर्मामीटर | 1 | 广东 |
| 17 | अतिरिक्त फ़ीड पोर्ट ((DN100) | 1 | 凯瑞 |
| 18 | एक्सेलेरटर फ़ीडिंग पोर्ट और वाल्व | 1 | 凯瑞 |
| 500L मिश्रण टैंक (750kg सामग्री) | |
|
|
4.2,एक सेट वैक्यूम दबाव डालने टैंक प्रणाली
दबाव टैंक के तकनीकी संकेतक और उपयोग:
क्षैतिज टैंक आंतरिक दीवार आयामोंः Φ3000mm × 3500mm
अंतिम वैक्यूम डिग्रीः 30Pa ((कोई भार नहीं, ठंडी स्थिति)
बिना भार के रिसाव दरः 100Pa.L/S
संचालन तापमानः 70°C से 85°C
टैंक की बाहरी सतह का तापमानः परिवेश का तापमान +20°C
कामकाजी दबाव 0 ̊0.4Mpa
अधिकतम डिजाइन दबाव 0.75Mpa
नाम प्लेट अधिकतम दबाव 0.6Mpa
क्षेत्र परीक्षण दबाव 0.8Mpa ((जल दबाव)
डालने के पाइप को एक मैनुअल बॉल वाल्व द्वारा काट दिया जाता है, और वास्तविक आवश्यक वैक्यूम डालने वाले वाल्व को उत्पादों की मात्रा के अनुसार समायोजित किया जा सकता है।डालने पाइप के फ्लैंज इंटरफ़ेस भविष्य के उन्नयन के लिए आरक्षित है. डालने का टैंक क्षैतिज है, जिसमें एक साइड स्विंग दरवाजा है। टैंक शरीर एक वैक्यूम डालने का टैंक संरचना है। टैंक का दरवाजा बंद होने के बाद, यह फ्लैंज बिखरे हुए दांतों के साथ बंद हो जाता है।
वैक्यूम कास्टिंग तकनीक का उपयोग कास्टिंग प्रक्रिया को अनुकूलित कर सकता है, सामग्री की पारगम्यता बढ़ा सकता है, और अंततः उत्पाद के आंशिक डिस्चार्ज संकेतकों के प्रभाव को कम कर सकता है।
टैंक के दरवाजे को बंद करने के बाद, इसे मैन्युअल रूप से घुमाया और लॉक किया जाता है।
टैंक जमीन पर स्थापित है, और टैंक एक प्रकाश रेल (राष्ट्रीय मानक 15kg) और एक काम ट्रॉली (1700X2800mm) से लैस है।
टैंक की बाहरी सतह को एक विद्युत गर्म प्लेट द्वारा गर्म किया जाता है।
टैंक के अंदर के ट्रैक की ऊंचाई टैंक के बाहर ट्रांसफर ट्रॉली के ट्रैक के साथ फ्लश है (टैंक के बाहर ट्रांसफर ट्रॉली उपयोगकर्ता द्वारा बनाई गई है) सुविधा के लिए।
ट्रॉली का प्रवेश और निकास;
रॉक ऊन इन्सुलेशन और स्टेनलेस स्टील शीट (SUS430) कवच उपचार। टैंक अन्य इंटरफेस से लैस है जो प्रक्रिया आवश्यकताओं को पूरा करते हैं।
टैंक के सामान
| नहीं। | विवरण | QTY ((SET) |
| 1 | प्रकाश अवलोकन यंत्र | 6 |
| 2 | फ्लैंज से जुड़े वैक्यूम डालने वाले बंदरगाहों की एक पंक्ति ((DN16) | 12 |
| 3 | तापमान सेंसर | 2 |
| 4 | टैंक दरवाजा दो तरफ़ा होंठ सील | 1 |
| 5 | टैंक के दरवाजे का मैनुअल घुमावदार खोलने और बंद करने का तंत्र | 1 |
| 6 | टैंक भारवाहक ट्रॉली (6 टन) | 1 |
| 7 | द्विधातु थर्मामीटर | 1 |
| 8 | वैक्यूम कास्टिंग मुख्य पाइप (DN50 के साथ 12 सेट DN16 शाखा पाइप) | 1 |
4.3दो हीटिंग सिस्टम
तापमान नियंत्रण प्रणाली, जो प्रत्येक इकाई के तापमान को समायोजित करने में सुविधा प्रदान करती है। मिश्रण टैंक थर्मल तेल गर्मी हस्तांतरण विधि को अपनाता है।डालने के टैंक को सीधे वूशी इलेक्ट्रिक हीटिंग प्लेट द्वारा गर्म किया जाता है, स्वचालित तापमान नियंत्रण और अति-तापमान अलार्म के साथ। शक्ति 54KW है और अधिकतम ताप तापमान 130°C है।
सभी मिश्रण टैंक ताप प्रणालियों का ताप तापमान सामान्य तापमान से 80°C तक समायोजित किया जा सकता है।
प्रणाली विन्यास:
500 लीटर के अंतिम मिश्रण टैंक के लिए हीटिंग सिस्टम
| नहीं। | विवरण | QTY ((SET) | कारखाना |
| 1 | ट्यूबलर विद्युत हीटिंग तत्व ((5KW) | 2 | 无锡康能 |
| 2 | डिजिटल तापमान नियंत्रक | 1 | 门宇电 |
| 3 | तापमान सेंसर | 1 | 广州德力权 |
| 4 | तार और केबल आदि | 1 | 广东 |
वैक्यूम दबाव डालने वाले टैंक का हीटिंग सिस्टम
| नहीं। | विवरण | QTY ((SET) | कारखाना |
| 1 | हीटिंग प्लेट ((0.5KW) | 108 सेट | 无锡康能 |
| 2 | उच्च तापमान तार | 600 मीटर | राष्ट्रीय उत्पाद |
| 3 | थर्मल नियंत्रण | 6pcs | राष्ट्रीय उत्पाद |
| 4 | डिजिटल थर्मोस्टैट | 1 सेट | 门宇电 |
| 5 | दबाव प्लेट | 108 सेट | 凯瑞 |
| 6 | प्रतिरोध वेल्डिंग फिक्सिंग स्टड | 216 सेट | 凯瑞 |
4.4वैक्यूम सिस्टम के दो सेट (कुल मिलाकर 3 वैक्यूम पंप)
4.4.1घुमावदार ब्लेड रूट्स यूनिट का एक सेट डालने के टैंक वैक्यूम पंप यूनिट के लिए 300L/S की अधिकतम पंपिंग गति है। सिस्टम के कामकाजी वैक्यूम को 50-200Pa के बीच नियंत्रित किया जा सकता है;उच्च वैक्यूम डिग्री के कारण वैक्यूम प्रणाली में सामग्री के पंप होने की संभावना को कम करें; निकाली गई गैस में अशुद्धियों को अधिकतम रूप से ब्लॉक करने और वैक्यूम पंप की सुरक्षा के लिए संक्षेपित गैसों को कैप्चर करने के लिए सिस्टम में विशेष फिल्टर के दो सेट हैं।
संलग्नक कॉन्फ़िगर करें
| नहीं। | नाम | QTY | FCTORY |
| 1 | वीएसवी-300旋片真空 | 2 SET | 飞越 |
| 2 | ZJY-600 रूट्स वैक्यूम पंप | 1SET | 上海声德 |
| 3 | वायवीय वैक्यूम मुख्य वाल्व (DN150) | 1SET | राष्ट्रीय उत्पाद |
| 4 | विद्युत चुम्बकीय इन्फ्लेशन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 5 | मैनुअल इन्फलेशन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 6 | तरंगयुक्त पाइप | 1SET | 佛山 |
| 7 | कंडेनसेट फ़िल्टर | 1SET | 凯瑞 (जर्मनी प्रौद्योगिकी) |
| 8 | वैक्यूम फ़िल्टर | 1SET | 凯瑞 |
| 9 | डिस्क वैक्यूम गेज ((Z-100) | 1SET | राष्ट्रीय उत्पाद |
| 10 | निर्बाध ट्यूब वैक्यूम पाइपलाइन ((DN150) | 1SET | 凯瑞 |
4.4.2एक वीएसवी-100 वैक्यूम यूनिट का उपयोग वैक्यूम मिक्सिंग और डीगैसिंग टैंक को वैक्यूम करने के लिए किया जाता है, जिसकी पंपिंग गति 25L/S होती है।
प्रणाली के लिए विन्यास संलग्नक:
| नहीं। | विवरण | QTY | कारखाना |
| 1 | वैक्यूम पंप VSV-200 | 1SET | 飞越 |
| 1 | वाष्पीकरणीय वैक्यूम मुख्य वाल्व ((DN 50) | 1SET | राष्ट्रीय उत्पाद |
| 2 | मैनुअल सक्शन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 3 | निविड़ अंधकार विलायक भोजन वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 4 | मैन्युअल विलायक खिला वाल्व | 1SET | राष्ट्रीय उत्पाद |
| 5 | तरंगयुक्त पाइप | 1SET | 佛山 |
| 6 | वैक्यूम फ़िल्टर | 2SET | 凯瑞 |
| 7 | डिस्क वैक्यूम गेज | 2SETS | राष्ट्रीय उत्पाद |
| 8 | निर्बाध ट्यूब वैक्यूम पाइपलाइन | 2SETS | 凯瑞 |
4.5स्वचालित सफाई प्रणाली का एक सेट
4.5.1इस प्रणाली में शामिल हैंः डायफ्राम ट्रांसफर पंप, सॉल्वेंट टैंक, पानी टैंक, पाइपलाइन, वाल्व, वैक्यूम गेज आदि;
4.5.2"सिस्टम एक डायफ्राम पंप के माध्यम से मिश्रण टैंक के लिए विलायक ले जाता है;
4.5.3स्वचालित सफाई प्रक्रिया को प्रवाह टैंक, वाल्व और पाइपलाइन के माध्यम से पाइपलाइन और वाल्व को सॉल्वेंट टैंक में वापस डालने से पूरा किया जाता है।
4.5.4विलायक टैंक नियमित रूप से तलछट को बाहर निकालने के लिए एक डिस्चार्ज वाल्व से लैस है।
4.6शीतलन जल पाइपलाइन प्रणाली का एक सेट
इस प्रणाली में उपकरण के दायरे के भीतर प्रत्येक जल खपत बिंदु पर शीतलन जल पाइप, वाल्व, दबाव गेज आदि शामिल हैं।उपयोगकर्ताओं को 5 मीटर के दायरे में उपकरण स्थल से जल आपूर्ति और वापसी बिंदुओं को जोड़ने की आवश्यकता है.
आपूर्तिकर्ता द्वारा प्रदान किया गयाः
| नहीं। | विवरण | QTY | कारखाना |
| 1 | जस्ती पानी की पाइप | 1SET | राष्ट्रीय उत्पाद |
| 2 | तांबे की गेंद वाल्व | कुछ | राष्ट्रीय उत्पाद |
| 3 | विद्युत संपर्क दबाव गेज | 1SET | राष्ट्रीय उत्पाद |
| 4 | बंद करने वाला वाल्व स्विच करना | 2SETS | राष्ट्रीय उत्पाद |
4.7एक सेट वायवीय पाइपलाइन प्रणाली
4.7.1विभिन्न वायवीय वाल्वों और सिलेंडरों को शक्ति प्रदान करने के लिए प्रयोग किया जाता है। उपयोगकर्ता उपकरण स्थल से 5 मीटर के भीतर एक वायु स्रोत प्रदान करता है।
आपूर्तिकर्ता द्वारा प्रदान किया गयाः
| नहीं। | डिक्रिप्टेशन | QTY | कारखाना |
| 1 | 三联件FESTO | 1 SET | राष्ट्रीय उत्पाद |
| 2 | दो पोजीशन पांच रास्ता वाल्व | 8 सेट | राष्ट्रीय उत्पाद |
| 3 | पाइपलाइन सामान आदि | 1 SET | राष्ट्रीय उत्पाद |
4.8,इलेक्ट्रॉनिक नियंत्रण प्रणाली (टच स्क्रीन) का एक सेट
कार्य:
यह नियंत्रण प्रणाली 0 से 40 डिग्री सेल्सियस के आसपास के तापमान के लिए उपयुक्त है और वायरिंग, वायरिंग और ब्रिज लेआउट अंतरराष्ट्रीय मानकों के अनुसार किए जाते हैं।
● डालने की टंकी के तापमान और वैक्यूम की डिग्री का पता लगाना और डिजिटल डिस्प्ले करना।
● टच स्क्रीन प्रक्रिया प्रवाह को नियंत्रित करती है और प्रत्येक उपकरण इकाई की कार्य स्थिति प्रदर्शित करती है।
●मोटर नियंत्रण, वायवीय वाल्व और विद्युत चुम्बकीय वाल्व नियंत्रण को मिश्रित करना।
●वाक्यूम यूनिट के पंपों और वाल्वों के बीच आपस में तालाबंदी और तालाबंदी करना।
●अपर्याप्त वायु दबाव और पानी के दबाव के लिए अलार्म डिवाइस लागू करें।
●मिश्रण टैंक का भोजन मैन्युअल रूप से तैयार किया जाता है और मिश्रण टैंक में इनपुट किया जाता है।
●मैनुअल कुंजी नियंत्रण और टच स्क्रीन नियंत्रण दोनों के लिए सक्षम
विन्यास:
इलेक्ट्रिक कंट्रोल कैबिनेट 1 SET
टच स्क्रीन 1 SET
डिजिटल वैक्यूम गेज 1 SET
डिजिटल तापमान नियंत्रक 3 SETS
ठोस-राज्य रिले 2 SETS
आवृत्ति परिवर्तक 1 SET
तापमान सेंसर 4 SETS
बटन, कुंजी 1 SET
रिले 1 SET
एयर स्विच 1 SET
मोटर सुरक्षा स्विच आदि 1 SET
तार और केबल 1 SET
पुल 1 SET
4.9 अन्य तकनीकी आवश्यकताएं
4.9.1सतह जंग हटाने, जंग की रोकथाम और सिस्टम घटकों के पेंटिंग उपचार।
4.9.2 हीटिंग सिस्टम के सभी घटकों की बाहरी सतहें (बख्तरबंद भागों और खरीदे गए घटकों को छोड़कर) सभी गर्म लाल हैं।
4.9.3 विद्युत नियंत्रण कैबिनेट की बाहरी सतह आकाश नीली है
4.9.4 शेष अवयवों की बाहरी सतहें (बख्तरबंद अवयवों और खरीदे गए भागों को छोड़कर) और उपकरण कार्य मंच सभी औद्योगिक ग्रे हैं।
4.10उपकरण स्थापित करने के लिए इस्पात फ्रेम प्लेटफार्म का एक सेट (सामग्री सहित)
इस उपकरण के सेट को स्थापित करने के लिए इस स्टील फ्रेम प्लेटफॉर्म का उपयोग किया जाता है। स्टील फ्रेम एक 2-परत संरचना है। मिश्रण टैंक दूसरी मंजिल के स्टील प्लेटफॉर्म पर रखा गया है।
हम इस्पात फ्रेम के चित्र और सामग्री प्रदान करते हैं।
五आकस्मिक सामान और स्पेयर पार्ट्स की सूची
| नहीं। | विवरण | विनिर्देश | QTY | कारखाना |
| 1 | वैक्यूम पंप के आकस्मिक सामान |
वीएसवी-300 वीएसवी-200 ZJY-600 |
दो सेट 1套 1套 |
飞越 飞越 上海声德 |
| 2 | टैंक के दरवाजे की सीलिंग रिंग | Φ2400 ((1 वर्ष समय प्रदान) | 1 पीसीएस | 北方 |
| 3 | वैक्यूम और सामग्री पाइपलाइनों के लिए सील | प्रत्येक वस्तु | 1SET | 凯瑞 |
| 4 | मिश्रण टैंक ढक्कन सील | 400L ((600KGS) | 1 पीसीएस | 凯瑞 |
| 5 | विद्युत हीटिंग तत्व | मिश्रण टैंक के लिए हीटिंग ट्यूब | 2PCS | 无锡康能 |
| 6 | थर्मामीटर | 0°200°C | 2PCS | 广州德力权 |
| 7 | प्रकाश अवलोकन दीपक | 3PCS | 中山古镇 | |
| 8 | अवलोकन खिड़की का कांच | 3PCS | 上海光 |
आवेदनः
