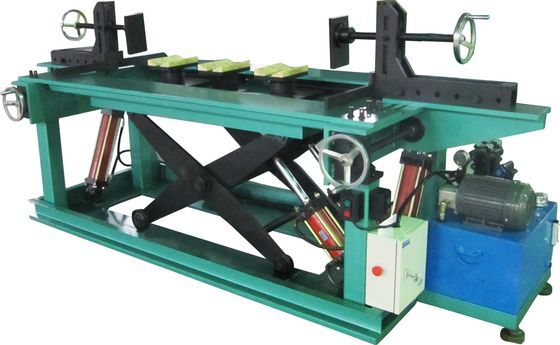

अमूर्त मिश्र धातु स्वचालित ट्रांसफार्मर घुमावदार मशीन शरीर विधानसभा स्टैंड

MOQ:	1 टुकड़ा
कीमत:	consult
standard packaging:	निर्यात मानक पैकेजिंग
Delivery period:	5 दिन
payment method:	एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
Supply Capacity:	100PCS/माह

विस्तार से जानकारी

उत्पाद का वर्णन

विस्तार से जानकारी

उत्पत्ति के प्लेस

ब्रांड नाम

प्रमाणन

SGS，CE,UL

मॉडल संख्या

दस्तावेज

ऑपरेशन ऊंचाई:

एच = 1000 मिमी

लम्बाई:

L = 850 - 1650 मिमी

चौड़ाई:

बी = 200 - 900 मिमी

ऊँचाई:

एच = 200 - 900 मिमी

तेल में डूबे हुए ट्रांसफार्मर के लिए लिफ्ट प्लेटफॉर्म (रेटेड) प्लिकेबल क्षमता सीमा का एप वहन भार:

डब्ल्यू = 3000 किग्रा

तेल में डूबे ट्रांसफार्मर के लिए लागू क्षमता सीमा:

30kVA――1600 kVA

न्यूनतम आदेश मात्रा:

1 टुकड़ा

मूल्य:

consult

पैकेजिंग विवरण:

निर्यात मानक पैकेजिंग

प्रसव के समय:

5 दिन

भुगतान शर्तें:

एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम

आपूर्ति की क्षमता:

100PCS/माह

प्रमुखता देना:

स्वचालित ट्रांसफार्मर वाइंडिंग मशीन

घुमावदार मशीनों का संयोजन

इकट्ठा करने वाली वाइंडर मशीन

उत्पाद का वर्णन

JCqz-3000 अमूर्त मिश्र धातु ट्रांसफार्मर शरीर की विधानसभा स्टैंडटेक्निकल निर्देश

उत्पाद का वर्णन

अवलोकन

कार्य
यह मशीन अनाकार मिश्र धातु ट्रांसफार्मर के लिए शरीर की विधानसभा के लिए विशेष प्रयोजन इकाई है, यह तेल-डुबकी और सूखी प्रकार के ट्रांसफार्मर के विभिन्न विनिर्देशों के लिए प्रयोग किया जाता है। यह पारंपरिक प्रक्रिया को बदल दिया है,कोइलों को विधानसभा स्टैंड के लिफ्ट प्लेटफॉर्म पर पूर्व-स्थापित किया जाता है, घुमावदार अक्ष क्षैतिज है, प्रत्येक एकल फ्रेम कोर घुमावदार आंतरिक छेद के माध्यम से पार करता है। और कोर तह, पट्टी, शरीर इन्सुलेशन विधानसभा पूरा कर सकते हैं,क्लैंप को बांधना और अन्य प्रक्रियाएंअसेंबली प्रक्रिया के विभिन्न चरणों में आवश्यकताओं को पूरा करने के लिए असेंबली स्टैंड की ऊंचाई को आसानी से समायोजित किया जा सकता है।
मुख्य गति तंत्र हाइड्रोलिक प्रणाली का उपयोग करता है, जिसमें स्थिर लिफ्ट, आसान समायोजन, अतिरंजित शक्ति आदि की विशेषताएं हैं।

मुख्य विनिर्देश
2.1 ऑपरेशन ऊंचाई H = 1000 मिमी
2.2 लागू शरीर (आकार) पैरामीटर रेंज:
लम्बाई:L = 850 - 1650 मिमी
चौड़ाई:B = 200 - 900 मिमी
ऊँचाई:H = 200 - 900 मिमी
तेल में डूबे ट्रांसफार्मर के लिए लागू क्षमता सीमाः:30kVA――1600 kVA
2.3 लिफ्ट प्लेटफार्म का असर भार(रेटेड):W = 3000 किलो
2.4 लिफ्ट स्ट्रोक:S = 500 मिमी
2.5 उठाने की गति:
V = 40 मिमी/सेकंड(समायोज्य)
2.6 हाइड्रोलिक कार्य दबाव(रेटेड):P = 14 Mpa
2.7 परिचालन वोल्टेज:AC 380V तीन चरण 5 तारों
2.8 मशीन की शक्ति:1.5KW
2.9 मशीन का वजन:W=1500 किलो
2.10 रंग:हरी हथौड़ा पेंट

ऑपरेशन निर्देश
3.1 पावर ऑन, पावर स्विच चालू करें, तब यूनिट काम करने की स्थिति में है।
3.2 वर्कपीस के विनिर्देशों के अनुसारः
* मोल्डिंग स्टैंड के सामने बाएं और दाएं हाथ के पहियों को समायोजित करें, कार्य मेज की चौड़ाई पूर्व-सेट करें, पूर्व-सेट चौड़ाई घुमाव अक्ष की ऊंचाई और घुमाव आसान लटकने के लिए अतिरिक्त 5 मिमी है।
* विधानसभा मेज पर बाएं और दाएं दबाव पकड़ ब्रैकेट को समायोजित करें, दो दबाव प्लेटों के बीच की दूरी को शरीर की अधिकतम लंबाई से अधिक होने दें।
* लिफ्ट को संचालित करें, लिफ्ट पर तीन "वी" ब्रैकेट को कार्य प्लेटफॉर्म से थोड़ा ऊपर रखें और शरीर के आकार के अनुसार तीन ब्रैकेट के बीच की दूरी को समायोजित करें।फिर उन्हें समायोजन के बाद लॉक.
* A, B, C तीन चरण के कोइलों को क्रमशः ब्रैकेट पर लटकाएं, लंबी धुरी के कोइल काम के विमान के प्रति ऊर्ध्वाधर हैं। ब्रैकेट पर हैंडव्हील को समायोजित करें,कोर और सुरक्षा के माध्यम से घुमावदार ऊर्ध्वाधर क्रॉसिंग सुनिश्चित करने के लिए कोइल के पक्ष के खिलाफ प्लेट को धीरे-धीरे दबाएं.

* लिफ्ट प्लेटफार्म को धीरे-धीरे नीचे उतारें, जिससे घुमाव की छोटी धुरी का आंतरिक विमान कार्य विमान से लगभग 5 मिमी कम हो। और फिर शरीर का अंत इन्सुलेशन रखें।
* कोर को सहायक मोबाइल ट्रॉली पर लटकाएं। कोर को मैनुअल हाइड्रोलिक जैक के साथ घुमाव की स्थिति में समायोजित किया जा सकता है।
* पहली परत मुख्य और उप-फ्रेम कोर को बारी-बारी से घुमाव में डालने के बाद, संयोजन स्टैंड के दूसरी तरफ कोर को मोड़ें, इपॉक्सी पेंट करें और बांधें।पहली परत के कोर के ऊपरी विमान को स्थिर कार्य विमान के समानांतर रखने के लिए लिफ्ट को नीचे चलाएं।इस प्रक्रिया में, कोर के विस्थापन विरूपण और प्रेस के कारण क्षति से बचने के लिए,अस्थायी समर्थन उपकरण का उपयोग कोर के आसन्न भाग को समर्थन देने के लिए किया जाएगा।.
* शरीर की इन्सुलेशन स्थापित करने के बाद, ऊपरी और निचले क्लैंप, बाएं और दाएं साइड प्लेटों को इकट्ठा करें, फिर प्रक्रिया की आवश्यकता के अनुसार कसें।शरीर की प्रक्रिया को पूरा करें और क्रेन द्वारा दूर उठाओ.
* खराबी को रोकने और सुरक्षा सुनिश्चित करने के लिए सीमा भागों में विद्युत सुरक्षा उपकरण लगाए गए हैं।

मुख्य संरचना:
लिफ्ट हाइड्रोलिक प्रणाली को अपनाती है, इसमें शामिल हैंः तेल पंप, मोटर, प्रकार के वाल्व आदि, उच्च विश्वसनीय, कम शोर और गैर रिसाव प्रणाली सुनिश्चित करने के लिए उच्च गुणवत्ता वाले भागों का उपयोग किया जाता है।नाममात्र कार्य दबाव 14 एमपीएउच्च दबाव वाले नली कनेक्शन का प्रयोग करें, सुरक्षित और आसान संचालन।
* विभिन्न असर तंत्र और स्लाइडिंग टेबल के लिए आंदोलन स्थान को पूरा करने के लिए बड़े पैमाने पर उठाने के मंच (1400 × 670 मिमी) का डिजाइन।समर्थन ऑपरेशन को सुविधाजनक बनाने के लिए पर्याप्त मार्जिन छोड़ दें.
* स्लाइडिंग लेयरिंग टेबल के लिए आंदोलन विधि, जो पली ड्राइविंग का उपयोग करती है, जिसमें भारी भार सहन करने की क्षमता, पोर्टेबल ऑपरेशन, सटीक पोजिशनिंग है।असर तालिका 100 मिमी की सीमा तक उठाया और नीचे किया जा सकता है, जो उपयोग की आवश्यकताओं को पूरा कर सकता है। भारी भार के दौरान समायोजन की हेरफेर शक्ति को कम करने के लिए एक विमान असर से सुसज्जित परिशुद्धता तंत्र।
* सामने के फिक्स्ड प्लेटफॉर्म पर स्क्रू-बार ड्राइव तंत्र से लैस, फिक्स्ड प्लेटफॉर्म को सीधे या पीछे की ओर घुमाएं।हैंडल खींचकर प्लेटफार्म को लॉक करें.
* प्रेस-संपर्क तंत्र को एक ही समय में सुरक्षा सुनिश्चित करने के लिए घुमाव और लोहे के कोर को पकड़ने के लिए विधानसभा स्टैंड के बाईं और दाईं ओर स्थापित किया जाता है।प्रत्येक प्रेस तंत्र का प्रभावी स्ट्रोक 500 मिमी है.
* उच्च विश्वसनीयता सुनिश्चित करने के लिए मुख्य इलेक्ट्रॉनिक घटकों का उपयोग श्नाइडर उत्पादों द्वारा किया जाता है।

वितरण राज्य
असेंबली स्टैंड पूरी मशीन एक सेट ((कैबिनेट सहित);
स्वतंत्र हाइड्रोलिक लिफ्टिंग ट्रॉली एक सेट;
दस्तावेज और अन्य स्पेयर पार्ट्स की सूची।
विन्यास सूची, ऑपरेशन मैनुअल, हाइड्रोलिक प्रिंसिपल ड्राइंग, इलेक्ट्रिकल आरेख सहित।
