| MOQ: | 1 टुकड़ा |
| कीमत: | consult |
| standard packaging: | निर्यात मानक पैकेजिंग |
| Delivery period: | 5 दिन |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100PCS/माह |
दबाव बढ़ाने वाला सुखाने वाला संयंत्र दो-घटक प्रीमिक्स्ड फिलर एपॉक्सी राल की वैक्यूम कास्टिंग के लिए उपयुक्त है।
उपयोगकर्ता की उत्पादन आवश्यकताओं के अनुसार,वूशी जियाचेन पावर इलेक्ट्रॉनिक्स उपकरण कंपनी लिमिटेड।दोनों पक्षों के बीच आगे की चर्चा और बातचीत के लिए कंपनी के कई वर्षों के संचित उपकरण निर्माण अनुभव और डिजाइन विशिष्टताओं के आधार पर निम्नलिखित तकनीकी समाधान निर्धारित किए हैं।
इस समाधान का उपकरण दो-घटक प्रीमिक्स्ड फिलर एपॉक्सी राल की वैक्यूम कास्टिंग के लिए उपयुक्त है।
<>नहीं,
7. आपूर्तिकर्ता उपकरण डालने के लिए लागू, परिपक्व और सिद्ध तकनीक प्रदान करने की गारंटी देता है।
8. एक वर्ष के भीतर सामान्य संचालन के लिए स्पेयर पार्ट्स और स्पेयर पार्ट्स प्रदान करें। ये स्पेयर पार्ट्स और स्पेयर पार्ट्स निःशुल्क दिए जाते हैं।
1) यह तकनीकी विशिष्टता "KCY-500-3000 वैक्यूम प्रेशर कास्टिंग उपकरण तकनीकी विशिष्टता"
2) जीबी9115.1-2000 "वैक्यूम फ्लैंज"
3) जेबी/टी6533-97 "रोटरी वेन वैक्यूम पंप"
4) जेबी/टी7674-95 "रूट्स वैक्यूम पंप"
5) जीबी/टी6709-96 "वैक्यूम पाइपलाइन और सहायक उपकरण"
6) जेबी1090-1092 "वैक्यूम के लिए रबर सील के प्रकार और आयाम"
7) GB191 "पैकेजिंग, भंडारण और परिवहन सचित्र चिह्न"
8) लान्झू इंस्टीट्यूट ऑफ फिजिक्स "वैक्यूम डिजाइन मैनुअल"
9) नॉर्थईस्टर्न यूनिवर्सिटी "वैक्यूम सिस्टम डिज़ाइन मैनुअल"
10) जीबी/टी5226.1-1996 "औद्योगिक मशीनरी और विद्युत उपकरण भाग 1: सामान्य तकनीकी स्थितियाँ";
1. इस योजना में वैक्यूम प्रेशर कास्टिंग उपकरण 35kV और उससे नीचे के कास्ट-टाइप ट्रांसफार्मर और रिएक्टरों की वैक्यूम कास्टिंग के लिए उपयुक्त है।
2. यह समाधान ऊर्जा बचत और पर्यावरण संरक्षण की आवश्यकताओं को दर्शाता है। विशेष रूप से निर्मित इलेक्ट्रिक हीटिंग प्लेट का सेवा जीवन जर्मनी से आयातित हीटिंग प्लेट की तुलना में तीन गुना से अधिक है, और हीटिंग शक्ति जर्मनी से आयातित हीटिंग प्लेट की 75% है। यह वास्तव में ऊर्जा-बचत करने वाला और पर्यावरण के अनुकूल उत्पाद है।
3. अद्वितीय फ़िल्टरिंग प्रणाली राल वाष्प को वैक्यूम पंप में प्रवेश करने से प्रभावी ढंग से रोक सकती है।
| नहीं। | विवरण | मात्रा(सेट) | टिप्पणी |
| 1.1 | 500L वैक्यूम मिक्सिंग डीगैसिंग टैंक सिस्टम | 1 | |
| 1.2 | वैक्यूम दबाव डालने का कार्य टैंक प्रणाली | 1 | |
| 1.3 | तापन प्रणाली | 2 | |
| 1.4 | निर्वात प्रणाली | 2 | |
| 1.5 | स्वचालित सफाई व्यवस्था | 1 | |
| 1.6 | शीतलक जल पाइपिंग प्रणाली | 1 | |
| 1.7 | वायवीय और दबावयुक्त पाइपिंग सिस्टम | 1 | |
| 1.8 | नियंत्रण प्रणाली | 1 | टच स्क्रीन |
| 1.9 | स्टील फ्रेम प्लेटफार्म | 1 |
2. उपकरण तकनीकी संकेतक और पैरामीटर
2.1, दबाव डालने वाले टैंक का आकार Φ3000×L3500
2.2, वैक्यूम सिस्टम मुख्य पंप पंपिंग गति 600L/S
2.3, डालने का कार्य टैंक ऑपरेटिंग तापमान 70～85℃
2.4, टैंक डालने की अंतिम वैक्यूम डिग्री
(ठंडी अवस्था, कोई भार नहीं) ≤50Pa
2.5, टैंक डालने की रिसाव दर ≤50Pa.L/S
2.6, टैंक डालने की कार्यशील वैक्यूम डिग्री 50 ~ 100Pa
2.7, कार्य दबाव 0～0.4एमपीए
2.8, अधिकतम डिज़ाइन दबाव 0.75एमपीए
2.9,प्रसिद्ध ब्रांडों पर सबसे बड़ा दबाव 0.6एमपीए
2.10, यह उपकरण सामग्री के मैन्युअल माप और गतिशील मिश्रण को अपनाता है।
2.11, यह उपकरण वैक्यूम पॉजिटिव प्रेशर डालने की प्रक्रिया को अपनाता है।
2.12, मिक्सिंग टैंक सभी विद्युत रूप से गर्म होते हैं, थर्मल तेल गर्मी हस्तांतरण माध्यम और स्वचालित तापमान नियंत्रण के रूप में होता है। डालने वाले टैंक को सीधे विद्युत ताप तत्वों द्वारा गर्म किया जाता है। प्रत्येक हीटिंग भाग को थर्मल इन्सुलेशन सामग्री के साथ इन्सुलेट किया जाता है, डालने वाला टैंक स्टेनलेस स्टील प्लेटों (एसयूएस 430) के साथ बख्तरबंद होता है, और मिश्रण टैंक पतली स्टील प्लेटों और सतह-लेपित के साथ बख्तरबंद होता है। इन्सुलेशन परत की बाहरी सतह का तापमान कमरे के तापमान से 20 डिग्री सेल्सियस अधिक नहीं होना चाहिए।
3. उपकरण की शक्ति, पानी, वायु स्रोत और बुनियादी स्थिति आवश्यकताएँ (उपयोगकर्ता उपकरण: बिजली की आपूर्ति, वायु कंप्रेसर)
3.1, रेटेड पावर: 100 किलोवाट, 380 वी, 50 हर्ट्ज, तीन-चरण पांच-तार विशेष वितरण कैबिनेट, बिजली की आपूर्ति विद्युत नियंत्रण कैबिनेट से जुड़ी है।
3.2, जल स्रोत: दबाव ≥0.2 एमपीए, अधिकतम खपत 3 एम3/घंटा, पानी का तापमान ≤25℃।
3.3, संपीड़ित हवा: 0.4 ~ 0.6 एमपीए, अधिकतम खपत 0.3 एम 3/मिनट
3.4, हमारी कंपनी के डिजाइन चित्र के अनुसार नींव, स्टील फ्रेम और एम्बेडेड टैंक बाहरी ट्रैक बनाएं।
4. प्रत्येक प्रणाली की तकनीकी स्थितियाँ
4.1,500L वैक्यूम मिक्सिंग डीगैसिंग टैंक का एक सेट
टैंक तकनीकी संकेतक और उपयोग
प्रभावी मात्रा 500L
थर्मल तेल हीटिंग 10 किलोवाट
अंतिम निर्वात डिग्री: 50Pa(空载,冷态)
नो-लोड रिसाव दर: 50Pa.L/S
ऑपरेटिंग तापमान: 60～80℃
टैंक की बाहरी सतह का तापमान परिवेश का तापमान﹢20℃
आवृत्ति रूपांतरण गति विनियमन उपकरण से लैस, मिश्रण और उठाने की गति को सामग्री की चिपचिपाहट के अनुसार समायोजित किया जा सकता है; रॉक ऊन इन्सुलेशन, स्टेनलेस स्टील प्लेट (SUS430, 1.5 मिमी मोटी) कवच, सतह कोटिंग
इस टैंक का उपयोग एपॉक्सी राल और क्योरिंग एजेंट मिश्रण के मिश्रण और वैक्यूम डीगैसिंग के लिए किया जाता है।
उत्पादन बढ़ाने के लिए मिक्सिंग टैंक को वैक्यूम प्रेशर डालने वाले टैंक के मुख्य पाइप के ऊपर स्थापित किया गया है।
टैंक सहायक उपकरण:
| नहीं | विवरण | मात्रा(सेट) | कारखाना |
| 1 | स्टेनलेस स्टील लाइनर बॉडी | 1 | 凯瑞 |
| 2 | स्टेनलेस स्टील शंक्वाकार मुद्रांकन सिर नीचे | 1 | 凯瑞 |
| 3 | रेड्यूसर बेस | 1 | 凯瑞 |
| 4 | बियरिंग्स, गतिशील सील, आदि। | 1 | 国产名 तस्वीरें |
| 5 | स्टेनलेस स्टील एंकर मिक्सर | 1 | 凯瑞 |
| 6 | अंतर्निर्मित झिल्ली डीगैसिंग उपकरण | 1 | 凯瑞 |
| 7 | मैनुअल वैक्यूम सक्शन वाल्व DN25 | 2 | 凯瑞 |
| 8 | प्रकाश अवलोकन उपकरण | 1 | 凯瑞 |
| 9 | तापमान नियंत्रण सेंसर | 1 | 广州德力权 |
| 10 | ढक्कन सील कर सकते हैं | 1 | मेरे पास एक अच्छा विकल्प है |
| 11 | वायवीय डिस्चार्ज वाल्व (स्टेनलेस स्टील DN50) | 1 | 宁波 |
| 12 | मिक्सिंग रिड्यूसर | 1 | 杭州 |
| 13 | आवृत्ति रूपांतरण गति विनियमन उपकरण | 1 | 深圳浮瑞肯 |
| 14 | हीटिंग मीडियम लेवल डिस्प्ले डिवाइस | 1 | 国产 |
| 15 | गर्म करने वाला तत्व | 2 | 无锡康能 |
| 16 | द्विधात्विक थर्मामीटर | 1 | 广东 |
| 17 | अतिरिक्त फीडिंग पोर्ट (DN100) | 1 | 凯瑞 |
| 18 | एक्सेलेरेटर फीडिंग पोर्ट और वाल्व | 1 | 凯瑞 |
| 500L मिक्सिंग टैंक (750kg सामग्री) | |
|
|

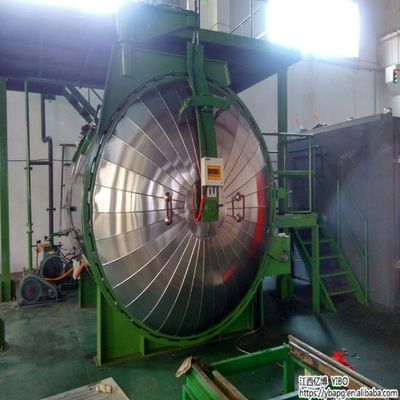

4.2,वैक्यूम दबाव डालने का कार्य टैंक प्रणाली का एक सेट
दबाव टैंक तकनीकी संकेतक और उपयोग:
क्षैतिज टैंक भीतरी दीवार आयाम: Φ3000mm×3500mm
अंतिम वैक्यूम डिग्री: 30Pa (कोई भार नहीं, ठंडी अवस्था)
नो-लोड रिसाव दर: 100Pa.L/S
ऑपरेटिंग तापमान: 70～85℃
टैंक की बाहरी सतह का तापमान: परिवेश का तापमान +20℃
कार्य दबाव 0～0.4Mpa
अधिकतम डिज़ाइन दबाव 0.75 एमपीए
नेमप्लेट अधिकतम दबाव 0.6Mpa
फ़ील्ड परीक्षण दबाव 0.8Mpa(水压)
डालने वाले पाइप को एक मैनुअल बॉल वाल्व द्वारा काटा जाता है, और वास्तविक आवश्यक वैक्यूम डालने वाले वाल्व को उत्पादों की मात्रा के अनुसार समायोजित किया जा सकता है। डालने वाले पाइप का निकला हुआ किनारा इंटरफ़ेस भविष्य के उन्नयन के लिए आरक्षित है। डालने वाला टैंक क्षैतिज है, जिसमें एक साइड स्विंग दरवाजा है। टैंक बॉडी एक वैक्यूम डालने वाली टैंक संरचना है। टैंक का दरवाज़ा अपनी जगह पर बंद होने के बाद, इसे निकले हुए दाँतों से बंद कर दिया जाता है।
वैक्यूम कास्टिंग तकनीक का उपयोग कास्टिंग प्रक्रिया को अनुकूलित कर सकता है, सामग्री की पारगम्यता को बढ़ा सकता है और अंततः उत्पाद के आंशिक निर्वहन संकेतकों के प्रभाव को कम कर सकता है।
टैंक का दरवाज़ा अपनी जगह पर बंद होने के बाद, इसे मैन्युअल रूप से घुमाया जाता है और लॉक किया जाता है।
टैंक जमीन पर स्थापित है, और टैंक एक हल्की रेल (राष्ट्रीय मानक 15 किग्रा) और एक कार्य ट्रॉली (1700X2800 मिमी) से सुसज्जित है।
टैंक की बाहरी सतह को विद्युत गर्म प्लेट द्वारा गर्म किया जाता है;
सुविधा के लिए टैंक के अंदर ट्रैक की ऊंचाई टैंक के बाहर ट्रांसफर ट्रॉली के ट्रैक के बराबर है (टैंक के बाहर ट्रांसफर ट्रॉली उपयोगकर्ता द्वारा बनाई गई है)।
ट्रॉली प्रवेश और निकास;
रॉक ऊन इन्सुलेशन और स्टेनलेस स्टील शीट (SUS430) कवच उपचार। टैंक अन्य इंटरफेस से सुसज्जित है जो प्रक्रिया आवश्यकताओं को पूरा करता है।
टैंक सहायक उपकरण
| नहीं। | विवरण | मात्रा(सेट) |
| 1 | प्रकाश अवलोकन उपकरण | 6 |
| 2 | निकला हुआ किनारा से जुड़े वैक्यूम डालने का कार्य बंदरगाहों की एक पंक्ति (DN16) | 12 |
| 3 | तापमान संवेदक | 2 |
| 4 | टैंक दरवाजा दोतरफा लिप सील | 1 |
| 5 | टैंक दरवाजा मैनुअल घूर्णन खोलने और बंद करने की व्यवस्था | 1 |
| 6 | टैंक भार वहन करने वाली ट्रॉली (6 टन) | 1 |
| 7 | द्विधात्विक थर्मामीटर | 1 |
| 8 | वैक्यूम कास्टिंग मुख्य पाइप (DN50 DN16 शाखा पाइप के 12 सेट के साथ) | 1 |
4.3,दो हीटिंग सिस्टम
तापमान नियंत्रण प्रणाली, जो प्रत्येक इकाई के तापमान समायोजन की सुविधा प्रदान करती है। मिक्सिंग टैंक थर्मल ऑयल हीट ट्रांसफर विधि को अपनाता है। स्वचालित तापमान नियंत्रण और अधिक तापमान अलार्म के साथ, डालने वाले टैंक को वूशी इलेक्ट्रिक हीटिंग प्लेट द्वारा सीधे गर्म किया जाता है। शक्ति 54KW है और अधिकतम ताप तापमान 130℃ है।
सभी मिक्सिंग टैंक हीटिंग सिस्टम का ताप तापमान सामान्य तापमान से 80 डिग्री सेल्सियस तक समायोज्य है।
प्रणाली विन्यास:
500L अंतिम मिश्रण टैंक के लिए हीटिंग सिस्टम
| नहीं। | विवरण | मात्रा(सेट) | कारखाना |
| 1 | ट्यूबलर इलेक्ट्रिक हीटिंग तत्व (5KW) | 2 | 无锡康能 |
| 2 | डिजिटल तापमान नियंत्रक | 1 | 厦门宇电 |
| 3 | तापमान संवेदक | 1 | 广州德力权 |
| 4 | तार और केबल, आदि. | 1 | 广东 |
वैक्यूम दबाव डालने वाले टैंक की हीटिंग प्रणाली
| नहीं। | विवरण | मात्रा(सेट) | 厂家 |
| 1 | हीटिंग प्लेट (0.5KW) | 108 सेट | 无锡康能 |
| 2 | उच्च तापमान तार | 600 मीटर | 国产 |
| 3 | थर्मल नियंत्रण | 6पीसी | 国产 |
| 4 | डिजिटल थर्मोस्टेट | 1 सेट | 厦门宇电 |
| 5 | प्रेशर प्लेट | 108 सेट | 凯瑞 |
| 6 | प्रतिरोध वेल्डिंग फिक्सिंग स्टड | 216 सेट | 凯瑞 |
4.4,वैक्यूम सिस्टम के दो सेट (कुल 3 वैक्यूम पंप)
4.4.1, रोटरी ब्लेड रूट्स यूनिट के एक सेट में डालने वाले टैंक वैक्यूम पंपिंग यूनिट के लिए अधिकतम पंपिंग गति 300L/S है। सिस्टम के कार्यशील वैक्यूम को 50-200Pa के बीच नियंत्रित किया जा सकता है; उच्च वैक्यूम डिग्री के कारण सामग्री को वैक्यूम सिस्टम में पंप किए जाने की संभावना कम करें; सिस्टम निकाली गई गैस में अशुद्धियों को अधिकतम रूप से रोकने और वैक्यूम पंप की सुरक्षा के लिए संघनित गैसों को पकड़ने के लिए समर्पित फिल्टर के दो सेटों से सुसज्जित है।
अनुलग्नक कॉन्फ़िगर करें
| नहीं। | 名称 | मात्रा | फ़ैक्टरी |
| 1 | वीएसवी-300 तस्वीरें | 2 सेट | हाँ |
| 2 | ZJY-600 रूट्स वैक्यूम पंप | 1 सेट | 上海声德 |
| 3 | वायवीय वैक्यूम मुख्य वाल्व (DN150) | 1 सेट | 国产 |
| 4 | विद्युत चुम्बकीय मुद्रास्फीति वाल्व | 1 सेट | 国产 |
| 5 | मैनुअल मुद्रास्फीति वाल्व | 1 सेट | 国产 |
| 6 | नालीदार पाइप | 1 सेट | 佛山 |
| 7 | घनीभूत फिल्टर | 1 सेट | 凯瑞(德国技术) |
| 8 | वैक्यूम फिल्टर | 1 सेट | 凯瑞 |
| 9 | डिस्क वैक्यूम गेज (Z-100) | 1 सेट | 国产 |
| 10 | सीमलेस ट्यूब वैक्यूम पाइपलाइन (DN150) | 1 सेट | 凯瑞 |
4.4.2, 25एल/एस की पंपिंग गति के साथ, वैक्यूम मिक्सिंग और डीगैसिंग टैंक को वैक्यूम करने के लिए एक वीएसवी-100 वैक्यूम यूनिट का उपयोग किया जाता है।
सिस्टम के लिए कॉन्फ़िगरेशन अनुलग्नक:
| नहीं। | विवरण | मात्रा | कारखाना |
| 1 | वैक्यूम पंप वीएसवी-200 | 1 सेट | हाँ |
| 1 | वायवीय वैक्यूम मुख्य वाल्व (डीएन 50) | 1 सेट | 国产 |
| 2 | मैनुअल सक्शन वाल्व | 1 सेट | 国产 |
| 3 | वायवीय विलायक खिला वाल्व | 1 सेट | 国产 |
| 4 | मैनुअल सॉल्वेंट फीडिंग वाल्व | 1 सेट | 国产 |
| 5 | नालीदार पाइप | 1 सेट | 佛山 |
| 6 | वैक्यूम फिल्टर | 2सेट | 凯瑞 |
| 7 | डिस्क वैक्यूम गेज | 2सेट | 国产 |
| 8 | सीमलेस ट्यूब वैक्यूम पाइपलाइन | 2सेट | 凯瑞 |
4.5,स्वचालित सफाई प्रणाली का एक सेट
4.5.1, इस प्रणाली में शामिल हैं: डायाफ्राम ट्रांसफर पंप, विलायक टैंक, पानी की टंकी, पाइपलाइन, वाल्व, वैक्यूम गेज, आदि;
4.5.2, सिस्टम एक डायाफ्राम पंप के माध्यम से विलायक को मिश्रण टैंक तक पहुंचाता है;
4.5.3, प्रवाह टैंक, वाल्व और पाइपलाइन के माध्यम से पाइपलाइन और वाल्व को वापस विलायक टैंक में डालकर स्वचालित सफाई प्रक्रिया पूरी की जाती है;
4.5.4, सॉल्वेंट टैंक तलछट को नियमित रूप से डिस्चार्ज करने के लिए एक डिस्चार्ज वाल्व से सुसज्जित है।
4.6,शीतलन जल पाइपलाइन प्रणाली का एक सेट
इस प्रणाली में उपकरण के दायरे में प्रत्येक जल उपभोग बिंदु पर ठंडा पानी के पाइप, वाल्व, दबाव गेज आदि शामिल हैं। उपयोगकर्ताओं को पानी की आपूर्ति और रिटर्न पॉइंट को 5 मीटर की सीमा के भीतर उपकरण साइट से कनेक्ट करना होगा।
आपूर्तिकर्ता द्वारा प्रदान किया गया:
| नहीं। | विवरण | मात्रा | कारखाना |
| 1 | जस्ती पानी का पाइप | 1 सेट | 国产 |
| 2 | तांबे की गेंद वाल्व | कुछ | 国产 |
| 3 | विद्युत संपर्क दबाव नापने का यंत्र | 1 सेट | 国产 |
| 4 | स्विचिंग शट-ऑफ वाल्व | 2सेट | 国产 |
4.7,वायवीय पाइपलाइन प्रणाली का एक सेट
4.7.1, विभिन्न वायवीय वाल्वों और सिलेंडरों को शक्ति प्रदान करने के लिए उपयोग किया जाता है। उपयोगकर्ता उपकरण स्थल के 5 मीटर के भीतर एक वायु स्रोत प्रदान करता है।
आपूर्तिकर्ता द्वारा प्रदान किया गया:
| नहीं। | विवरण | मात्रा | कारखाना |
| 1 | यह फेस्टो है | 1 सेट | 国产 |
| 2 | दो स्थिति पांच तरफा वाल्व | 8 सेट | 国产 |
| 3 | पाइपलाइन सहायक उपकरण, आदि | 1 सेट | 国产 |
4.8,इलेक्ट्रॉनिक नियंत्रण प्रणाली का एक सेट (टच स्क्रीन)
समारोह:
यह नियंत्रण प्रणाली 0 से 40 ℃ तक के परिवेश के तापमान के लिए उपयुक्त है, और वायरिंग, वायरिंग और ब्रिज लेआउट अंतरराष्ट्रीय मानकों के अनुसार किया जाता है।
●डालने वाले टैंक के तापमान और वैक्यूम डिग्री का पता लगाना और डिजिटल प्रदर्शन।
●टच स्क्रीन प्रक्रिया प्रवाह को नियंत्रित करती है और प्रत्येक डिवाइस इकाई की कार्यशील स्थिति प्रदर्शित करती है।
●मिश्रण मोटर नियंत्रण, वायवीय वाल्व और विद्युत चुम्बकीय वाल्व नियंत्रण को समझें।
●वैक्यूम यूनिट के पंपों और वाल्वों के बीच इंटरलॉकिंग और इंटरलॉकिंग का एहसास करें।
●अपर्याप्त वायु दबाव और पानी के दबाव के लिए एक अलार्म उपकरण लागू करें।
●मिक्सिंग टैंक की फीडिंग मैन्युअल रूप से तैयार की जाती है और मिक्सिंग टैंक में इनपुट की जाती है।
●मैन्युअल नॉब नियंत्रण और टच स्क्रीन नियंत्रण दोनों में सक्षम
विन्यास:
इलेक्ट्रिक नियंत्रण कैबिनेट 1 सेट
टच स्क्रीन 1 सेट
डिजिटल वैक्यूम गेज 1 सेट
डिजिटल तापमान नियंत्रक 3 सेट
सॉलिड-स्टेट रिले 2 सेट
आवृत्ति कनवर्टर 1 सेट
तापमान सेंसर 4 सेट
बटन, घुंडी 1 सेट
रिले 1 सेट
एयर स्विच 1 सेट
मोटर सुरक्षा स्विच, आदि 1 सेट
तार और केबल 1 सेट
ब्रिज 1 सेट
4.9 अन्य तकनीकी आवश्यकताएँ
4.9.1, सतह से जंग हटाना, जंग की रोकथाम, और सिस्टम घटकों का पेंटिंग उपचार।
4.9.2 हीटिंग सिस्टम के सभी घटकों की बाहरी सतहें (बख्तरबंद भागों और खरीदे गए घटकों को छोड़कर) सभी गर्म लाल हैं।
4.9.3 विद्युत नियंत्रण कैबिनेट की बाहरी सतह आसमानी नीली है
4.9.4 शेष घटकों की बाहरी सतहें (बख्तरबंद घटकों और खरीदे गए हिस्सों को छोड़कर) और उपकरण कार्य मंच सभी औद्योगिक ग्रे हैं।
4.10उपकरण स्थापना स्टील फ्रेम प्लेटफॉर्म का एक सेट (सामग्री सहित)
उपकरण के इस सेट को स्थापित करने के लिए इस स्टील फ्रेम प्लेटफॉर्म का उपयोग किया जाता है। स्टील फ्रेम 2-परत संरचना है। मिक्सिंग टैंक को दूसरी मंजिल के स्टील प्लेटफॉर्म पर रखा गया है।
हम स्टील फ्रेम के चित्र और सामग्री प्रदान करते हैं।
五,यादृच्छिक सहायक उपकरण और स्पेयर पार्ट्स की सूची
| नहीं। | विवरण | विनिर्देश | मात्रा | कारखाना |
| 1 | वैक्यूम पंप यादृच्छिक सहायक उपकरण |
वीएसवी-300 वीएसवी-200 ZJY-600 |
2 सेट 1套 1套 |
हाँ हाँ 上海声德 |
| 2 | टैंक के दरवाजे की सीलिंग रिंग | Φ2400(1年时提供) | 1 टुकड़ा | 北方橡胶 |
| 3 | वैक्यूम और सामग्री पाइपलाइनों के लिए सील | प्रत्येक आइटम | 1 सेट | 凯瑞 |
| 4 | मिक्सिंग टैंक ढक्कन सील | 400L(600KGS) | 1 टुकड़ा | 凯瑞 |
| 5 | विद्युत ताप तत्व | मिक्सिंग टैंक के लिए हीटिंग ट्यूब | 2PCS | 无锡康能 |
| 6 | थर्मामीटर | 0～200℃ | 2PCS | 广州德力权 |
| 7 | प्रकाश अवलोकन लैंप | 3पीसीएस | 中山古镇 | |
| 8 | अवलोकन खिड़की का शीशा | 3पीसीएस | 上海光芒 |
आवेदन पत्र:
|
|
| MOQ: | 1 टुकड़ा |
| कीमत: | consult |
| standard packaging: | निर्यात मानक पैकेजिंग |
| Delivery period: | 5 दिन |
| payment method: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | 100PCS/माह |
दबाव बढ़ाने वाला सुखाने वाला संयंत्र दो-घटक प्रीमिक्स्ड फिलर एपॉक्सी राल की वैक्यूम कास्टिंग के लिए उपयुक्त है।
उपयोगकर्ता की उत्पादन आवश्यकताओं के अनुसार,वूशी जियाचेन पावर इलेक्ट्रॉनिक्स उपकरण कंपनी लिमिटेड।दोनों पक्षों के बीच आगे की चर्चा और बातचीत के लिए कंपनी के कई वर्षों के संचित उपकरण निर्माण अनुभव और डिजाइन विशिष्टताओं के आधार पर निम्नलिखित तकनीकी समाधान निर्धारित किए हैं।
इस समाधान का उपकरण दो-घटक प्रीमिक्स्ड फिलर एपॉक्सी राल की वैक्यूम कास्टिंग के लिए उपयुक्त है।
<>नहीं,
7. आपूर्तिकर्ता उपकरण डालने के लिए लागू, परिपक्व और सिद्ध तकनीक प्रदान करने की गारंटी देता है।
8. एक वर्ष के भीतर सामान्य संचालन के लिए स्पेयर पार्ट्स और स्पेयर पार्ट्स प्रदान करें। ये स्पेयर पार्ट्स और स्पेयर पार्ट्स निःशुल्क दिए जाते हैं।
1) यह तकनीकी विशिष्टता "KCY-500-3000 वैक्यूम प्रेशर कास्टिंग उपकरण तकनीकी विशिष्टता"
2) जीबी9115.1-2000 "वैक्यूम फ्लैंज"
3) जेबी/टी6533-97 "रोटरी वेन वैक्यूम पंप"
4) जेबी/टी7674-95 "रूट्स वैक्यूम पंप"
5) जीबी/टी6709-96 "वैक्यूम पाइपलाइन और सहायक उपकरण"
6) जेबी1090-1092 "वैक्यूम के लिए रबर सील के प्रकार और आयाम"
7) GB191 "पैकेजिंग, भंडारण और परिवहन सचित्र चिह्न"
8) लान्झू इंस्टीट्यूट ऑफ फिजिक्स "वैक्यूम डिजाइन मैनुअल"
9) नॉर्थईस्टर्न यूनिवर्सिटी "वैक्यूम सिस्टम डिज़ाइन मैनुअल"
10) जीबी/टी5226.1-1996 "औद्योगिक मशीनरी और विद्युत उपकरण भाग 1: सामान्य तकनीकी स्थितियाँ";
1. इस योजना में वैक्यूम प्रेशर कास्टिंग उपकरण 35kV और उससे नीचे के कास्ट-टाइप ट्रांसफार्मर और रिएक्टरों की वैक्यूम कास्टिंग के लिए उपयुक्त है।
2. यह समाधान ऊर्जा बचत और पर्यावरण संरक्षण की आवश्यकताओं को दर्शाता है। विशेष रूप से निर्मित इलेक्ट्रिक हीटिंग प्लेट का सेवा जीवन जर्मनी से आयातित हीटिंग प्लेट की तुलना में तीन गुना से अधिक है, और हीटिंग शक्ति जर्मनी से आयातित हीटिंग प्लेट की 75% है। यह वास्तव में ऊर्जा-बचत करने वाला और पर्यावरण के अनुकूल उत्पाद है।
3. अद्वितीय फ़िल्टरिंग प्रणाली राल वाष्प को वैक्यूम पंप में प्रवेश करने से प्रभावी ढंग से रोक सकती है।
| नहीं। | विवरण | मात्रा(सेट) | टिप्पणी |
| 1.1 | 500L वैक्यूम मिक्सिंग डीगैसिंग टैंक सिस्टम | 1 | |
| 1.2 | वैक्यूम दबाव डालने का कार्य टैंक प्रणाली | 1 | |
| 1.3 | तापन प्रणाली | 2 | |
| 1.4 | निर्वात प्रणाली | 2 | |
| 1.5 | स्वचालित सफाई व्यवस्था | 1 | |
| 1.6 | शीतलक जल पाइपिंग प्रणाली | 1 | |
| 1.7 | वायवीय और दबावयुक्त पाइपिंग सिस्टम | 1 | |
| 1.8 | नियंत्रण प्रणाली | 1 | टच स्क्रीन |
| 1.9 | स्टील फ्रेम प्लेटफार्म | 1 |
2. उपकरण तकनीकी संकेतक और पैरामीटर
2.1, दबाव डालने वाले टैंक का आकार Φ3000×L3500
2.2, वैक्यूम सिस्टम मुख्य पंप पंपिंग गति 600L/S
2.3, डालने का कार्य टैंक ऑपरेटिंग तापमान 70～85℃
2.4, टैंक डालने की अंतिम वैक्यूम डिग्री
(ठंडी अवस्था, कोई भार नहीं) ≤50Pa
2.5, टैंक डालने की रिसाव दर ≤50Pa.L/S
2.6, टैंक डालने की कार्यशील वैक्यूम डिग्री 50 ~ 100Pa
2.7, कार्य दबाव 0～0.4एमपीए
2.8, अधिकतम डिज़ाइन दबाव 0.75एमपीए
2.9,प्रसिद्ध ब्रांडों पर सबसे बड़ा दबाव 0.6एमपीए
2.10, यह उपकरण सामग्री के मैन्युअल माप और गतिशील मिश्रण को अपनाता है।
2.11, यह उपकरण वैक्यूम पॉजिटिव प्रेशर डालने की प्रक्रिया को अपनाता है।
2.12, मिक्सिंग टैंक सभी विद्युत रूप से गर्म होते हैं, थर्मल तेल गर्मी हस्तांतरण माध्यम और स्वचालित तापमान नियंत्रण के रूप में होता है। डालने वाले टैंक को सीधे विद्युत ताप तत्वों द्वारा गर्म किया जाता है। प्रत्येक हीटिंग भाग को थर्मल इन्सुलेशन सामग्री के साथ इन्सुलेट किया जाता है, डालने वाला टैंक स्टेनलेस स्टील प्लेटों (एसयूएस 430) के साथ बख्तरबंद होता है, और मिश्रण टैंक पतली स्टील प्लेटों और सतह-लेपित के साथ बख्तरबंद होता है। इन्सुलेशन परत की बाहरी सतह का तापमान कमरे के तापमान से 20 डिग्री सेल्सियस अधिक नहीं होना चाहिए।
3. उपकरण की शक्ति, पानी, वायु स्रोत और बुनियादी स्थिति आवश्यकताएँ (उपयोगकर्ता उपकरण: बिजली की आपूर्ति, वायु कंप्रेसर)
3.1, रेटेड पावर: 100 किलोवाट, 380 वी, 50 हर्ट्ज, तीन-चरण पांच-तार विशेष वितरण कैबिनेट, बिजली की आपूर्ति विद्युत नियंत्रण कैबिनेट से जुड़ी है।
3.2, जल स्रोत: दबाव ≥0.2 एमपीए, अधिकतम खपत 3 एम3/घंटा, पानी का तापमान ≤25℃।
3.3, संपीड़ित हवा: 0.4 ~ 0.6 एमपीए, अधिकतम खपत 0.3 एम 3/मिनट
3.4, हमारी कंपनी के डिजाइन चित्र के अनुसार नींव, स्टील फ्रेम और एम्बेडेड टैंक बाहरी ट्रैक बनाएं।
4. प्रत्येक प्रणाली की तकनीकी स्थितियाँ
4.1,500L वैक्यूम मिक्सिंग डीगैसिंग टैंक का एक सेट
टैंक तकनीकी संकेतक और उपयोग
प्रभावी मात्रा 500L
थर्मल तेल हीटिंग 10 किलोवाट
अंतिम निर्वात डिग्री: 50Pa(空载,冷态)
नो-लोड रिसाव दर: 50Pa.L/S
ऑपरेटिंग तापमान: 60～80℃
टैंक की बाहरी सतह का तापमान परिवेश का तापमान﹢20℃
आवृत्ति रूपांतरण गति विनियमन उपकरण से लैस, मिश्रण और उठाने की गति को सामग्री की चिपचिपाहट के अनुसार समायोजित किया जा सकता है; रॉक ऊन इन्सुलेशन, स्टेनलेस स्टील प्लेट (SUS430, 1.5 मिमी मोटी) कवच, सतह कोटिंग
इस टैंक का उपयोग एपॉक्सी राल और क्योरिंग एजेंट मिश्रण के मिश्रण और वैक्यूम डीगैसिंग के लिए किया जाता है।
उत्पादन बढ़ाने के लिए मिक्सिंग टैंक को वैक्यूम प्रेशर डालने वाले टैंक के मुख्य पाइप के ऊपर स्थापित किया गया है।
टैंक सहायक उपकरण:
| नहीं | विवरण | मात्रा(सेट) | कारखाना |
| 1 | स्टेनलेस स्टील लाइनर बॉडी | 1 | 凯瑞 |
| 2 | स्टेनलेस स्टील शंक्वाकार मुद्रांकन सिर नीचे | 1 | 凯瑞 |
| 3 | रेड्यूसर बेस | 1 | 凯瑞 |
| 4 | बियरिंग्स, गतिशील सील, आदि। | 1 | 国产名 तस्वीरें |
| 5 | स्टेनलेस स्टील एंकर मिक्सर | 1 | 凯瑞 |
| 6 | अंतर्निर्मित झिल्ली डीगैसिंग उपकरण | 1 | 凯瑞 |
| 7 | मैनुअल वैक्यूम सक्शन वाल्व DN25 | 2 | 凯瑞 |
| 8 | प्रकाश अवलोकन उपकरण | 1 | 凯瑞 |
| 9 | तापमान नियंत्रण सेंसर | 1 | 广州德力权 |
| 10 | ढक्कन सील कर सकते हैं | 1 | मेरे पास एक अच्छा विकल्प है |
| 11 | वायवीय डिस्चार्ज वाल्व (स्टेनलेस स्टील DN50) | 1 | 宁波 |
| 12 | मिक्सिंग रिड्यूसर | 1 | 杭州 |
| 13 | आवृत्ति रूपांतरण गति विनियमन उपकरण | 1 | 深圳浮瑞肯 |
| 14 | हीटिंग मीडियम लेवल डिस्प्ले डिवाइस | 1 | 国产 |
| 15 | गर्म करने वाला तत्व | 2 | 无锡康能 |
| 16 | द्विधात्विक थर्मामीटर | 1 | 广东 |
| 17 | अतिरिक्त फीडिंग पोर्ट (DN100) | 1 | 凯瑞 |
| 18 | एक्सेलेरेटर फीडिंग पोर्ट और वाल्व | 1 | 凯瑞 |
| 500L मिक्सिंग टैंक (750kg सामग्री) | |
|
|
4.2,वैक्यूम दबाव डालने का कार्य टैंक प्रणाली का एक सेट
दबाव टैंक तकनीकी संकेतक और उपयोग:
क्षैतिज टैंक भीतरी दीवार आयाम: Φ3000mm×3500mm
अंतिम वैक्यूम डिग्री: 30Pa (कोई भार नहीं, ठंडी अवस्था)
नो-लोड रिसाव दर: 100Pa.L/S
ऑपरेटिंग तापमान: 70～85℃
टैंक की बाहरी सतह का तापमान: परिवेश का तापमान +20℃
कार्य दबाव 0～0.4Mpa
अधिकतम डिज़ाइन दबाव 0.75 एमपीए
नेमप्लेट अधिकतम दबाव 0.6Mpa
फ़ील्ड परीक्षण दबाव 0.8Mpa(水压)
डालने वाले पाइप को एक मैनुअल बॉल वाल्व द्वारा काटा जाता है, और वास्तविक आवश्यक वैक्यूम डालने वाले वाल्व को उत्पादों की मात्रा के अनुसार समायोजित किया जा सकता है। डालने वाले पाइप का निकला हुआ किनारा इंटरफ़ेस भविष्य के उन्नयन के लिए आरक्षित है। डालने वाला टैंक क्षैतिज है, जिसमें एक साइड स्विंग दरवाजा है। टैंक बॉडी एक वैक्यूम डालने वाली टैंक संरचना है। टैंक का दरवाज़ा अपनी जगह पर बंद होने के बाद, इसे निकले हुए दाँतों से बंद कर दिया जाता है।
वैक्यूम कास्टिंग तकनीक का उपयोग कास्टिंग प्रक्रिया को अनुकूलित कर सकता है, सामग्री की पारगम्यता को बढ़ा सकता है और अंततः उत्पाद के आंशिक निर्वहन संकेतकों के प्रभाव को कम कर सकता है।
टैंक का दरवाज़ा अपनी जगह पर बंद होने के बाद, इसे मैन्युअल रूप से घुमाया जाता है और लॉक किया जाता है।
टैंक जमीन पर स्थापित है, और टैंक एक हल्की रेल (राष्ट्रीय मानक 15 किग्रा) और एक कार्य ट्रॉली (1700X2800 मिमी) से सुसज्जित है।
टैंक की बाहरी सतह को विद्युत गर्म प्लेट द्वारा गर्म किया जाता है;
सुविधा के लिए टैंक के अंदर ट्रैक की ऊंचाई टैंक के बाहर ट्रांसफर ट्रॉली के ट्रैक के बराबर है (टैंक के बाहर ट्रांसफर ट्रॉली उपयोगकर्ता द्वारा बनाई गई है)।
ट्रॉली प्रवेश और निकास;
रॉक ऊन इन्सुलेशन और स्टेनलेस स्टील शीट (SUS430) कवच उपचार। टैंक अन्य इंटरफेस से सुसज्जित है जो प्रक्रिया आवश्यकताओं को पूरा करता है।
टैंक सहायक उपकरण
| नहीं। | विवरण | मात्रा(सेट) |
| 1 | प्रकाश अवलोकन उपकरण | 6 |
| 2 | निकला हुआ किनारा से जुड़े वैक्यूम डालने का कार्य बंदरगाहों की एक पंक्ति (DN16) | 12 |
| 3 | तापमान संवेदक | 2 |
| 4 | टैंक दरवाजा दोतरफा लिप सील | 1 |
| 5 | टैंक दरवाजा मैनुअल घूर्णन खोलने और बंद करने की व्यवस्था | 1 |
| 6 | टैंक भार वहन करने वाली ट्रॉली (6 टन) | 1 |
| 7 | द्विधात्विक थर्मामीटर | 1 |
| 8 | वैक्यूम कास्टिंग मुख्य पाइप (DN50 DN16 शाखा पाइप के 12 सेट के साथ) | 1 |
4.3,दो हीटिंग सिस्टम
तापमान नियंत्रण प्रणाली, जो प्रत्येक इकाई के तापमान समायोजन की सुविधा प्रदान करती है। मिक्सिंग टैंक थर्मल ऑयल हीट ट्रांसफर विधि को अपनाता है। स्वचालित तापमान नियंत्रण और अधिक तापमान अलार्म के साथ, डालने वाले टैंक को वूशी इलेक्ट्रिक हीटिंग प्लेट द्वारा सीधे गर्म किया जाता है। शक्ति 54KW है और अधिकतम ताप तापमान 130℃ है।
सभी मिक्सिंग टैंक हीटिंग सिस्टम का ताप तापमान सामान्य तापमान से 80 डिग्री सेल्सियस तक समायोज्य है।
प्रणाली विन्यास:
500L अंतिम मिश्रण टैंक के लिए हीटिंग सिस्टम
| नहीं। | विवरण | मात्रा(सेट) | कारखाना |
| 1 | ट्यूबलर इलेक्ट्रिक हीटिंग तत्व (5KW) | 2 | 无锡康能 |
| 2 | डिजिटल तापमान नियंत्रक | 1 | 厦门宇电 |
| 3 | तापमान संवेदक | 1 | 广州德力权 |
| 4 | तार और केबल, आदि. | 1 | 广东 |
वैक्यूम दबाव डालने वाले टैंक की हीटिंग प्रणाली
| नहीं। | विवरण | मात्रा(सेट) | 厂家 |
| 1 | हीटिंग प्लेट (0.5KW) | 108 सेट | 无锡康能 |
| 2 | उच्च तापमान तार | 600 मीटर | 国产 |
| 3 | थर्मल नियंत्रण | 6पीसी | 国产 |
| 4 | डिजिटल थर्मोस्टेट | 1 सेट | 厦门宇电 |
| 5 | प्रेशर प्लेट | 108 सेट | 凯瑞 |
| 6 | प्रतिरोध वेल्डिंग फिक्सिंग स्टड | 216 सेट | 凯瑞 |
4.4,वैक्यूम सिस्टम के दो सेट (कुल 3 वैक्यूम पंप)
4.4.1, रोटरी ब्लेड रूट्स यूनिट के एक सेट में डालने वाले टैंक वैक्यूम पंपिंग यूनिट के लिए अधिकतम पंपिंग गति 300L/S है। सिस्टम के कार्यशील वैक्यूम को 50-200Pa के बीच नियंत्रित किया जा सकता है; उच्च वैक्यूम डिग्री के कारण सामग्री को वैक्यूम सिस्टम में पंप किए जाने की संभावना कम करें; सिस्टम निकाली गई गैस में अशुद्धियों को अधिकतम रूप से रोकने और वैक्यूम पंप की सुरक्षा के लिए संघनित गैसों को पकड़ने के लिए समर्पित फिल्टर के दो सेटों से सुसज्जित है।
अनुलग्नक कॉन्फ़िगर करें
| नहीं। | 名称 | मात्रा | फ़ैक्टरी |
| 1 | वीएसवी-300 तस्वीरें | 2 सेट | हाँ |
| 2 | ZJY-600 रूट्स वैक्यूम पंप | 1 सेट | 上海声德 |
| 3 | वायवीय वैक्यूम मुख्य वाल्व (DN150) | 1 सेट | 国产 |
| 4 | विद्युत चुम्बकीय मुद्रास्फीति वाल्व | 1 सेट | 国产 |
| 5 | मैनुअल मुद्रास्फीति वाल्व | 1 सेट | 国产 |
| 6 | नालीदार पाइप | 1 सेट | 佛山 |
| 7 | घनीभूत फिल्टर | 1 सेट | 凯瑞(德国技术) |
| 8 | वैक्यूम फिल्टर | 1 सेट | 凯瑞 |
| 9 | डिस्क वैक्यूम गेज (Z-100) | 1 सेट | 国产 |
| 10 | सीमलेस ट्यूब वैक्यूम पाइपलाइन (DN150) | 1 सेट | 凯瑞 |
4.4.2, 25एल/एस की पंपिंग गति के साथ, वैक्यूम मिक्सिंग और डीगैसिंग टैंक को वैक्यूम करने के लिए एक वीएसवी-100 वैक्यूम यूनिट का उपयोग किया जाता है।
सिस्टम के लिए कॉन्फ़िगरेशन अनुलग्नक:
| नहीं। | विवरण | मात्रा | कारखाना |
| 1 | वैक्यूम पंप वीएसवी-200 | 1 सेट | हाँ |
| 1 | वायवीय वैक्यूम मुख्य वाल्व (डीएन 50) | 1 सेट | 国产 |
| 2 | मैनुअल सक्शन वाल्व | 1 सेट | 国产 |
| 3 | वायवीय विलायक खिला वाल्व | 1 सेट | 国产 |
| 4 | मैनुअल सॉल्वेंट फीडिंग वाल्व | 1 सेट | 国产 |
| 5 | नालीदार पाइप | 1 सेट | 佛山 |
| 6 | वैक्यूम फिल्टर | 2सेट | 凯瑞 |
| 7 | डिस्क वैक्यूम गेज | 2सेट | 国产 |
| 8 | सीमलेस ट्यूब वैक्यूम पाइपलाइन | 2सेट | 凯瑞 |
4.5,स्वचालित सफाई प्रणाली का एक सेट
4.5.1, इस प्रणाली में शामिल हैं: डायाफ्राम ट्रांसफर पंप, विलायक टैंक, पानी की टंकी, पाइपलाइन, वाल्व, वैक्यूम गेज, आदि;
4.5.2, सिस्टम एक डायाफ्राम पंप के माध्यम से विलायक को मिश्रण टैंक तक पहुंचाता है;
4.5.3, प्रवाह टैंक, वाल्व और पाइपलाइन के माध्यम से पाइपलाइन और वाल्व को वापस विलायक टैंक में डालकर स्वचालित सफाई प्रक्रिया पूरी की जाती है;
4.5.4, सॉल्वेंट टैंक तलछट को नियमित रूप से डिस्चार्ज करने के लिए एक डिस्चार्ज वाल्व से सुसज्जित है।
4.6,शीतलन जल पाइपलाइन प्रणाली का एक सेट
इस प्रणाली में उपकरण के दायरे में प्रत्येक जल उपभोग बिंदु पर ठंडा पानी के पाइप, वाल्व, दबाव गेज आदि शामिल हैं। उपयोगकर्ताओं को पानी की आपूर्ति और रिटर्न पॉइंट को 5 मीटर की सीमा के भीतर उपकरण साइट से कनेक्ट करना होगा।
आपूर्तिकर्ता द्वारा प्रदान किया गया:
| नहीं। | विवरण | मात्रा | कारखाना |
| 1 | जस्ती पानी का पाइप | 1 सेट | 国产 |
| 2 | तांबे की गेंद वाल्व | कुछ | 国产 |
| 3 | विद्युत संपर्क दबाव नापने का यंत्र | 1 सेट | 国产 |
| 4 | स्विचिंग शट-ऑफ वाल्व | 2सेट | 国产 |
4.7,वायवीय पाइपलाइन प्रणाली का एक सेट
4.7.1, विभिन्न वायवीय वाल्वों और सिलेंडरों को शक्ति प्रदान करने के लिए उपयोग किया जाता है। उपयोगकर्ता उपकरण स्थल के 5 मीटर के भीतर एक वायु स्रोत प्रदान करता है।
आपूर्तिकर्ता द्वारा प्रदान किया गया:
| नहीं। | विवरण | मात्रा | कारखाना |
| 1 | यह फेस्टो है | 1 सेट | 国产 |
| 2 | दो स्थिति पांच तरफा वाल्व | 8 सेट | 国产 |
| 3 | पाइपलाइन सहायक उपकरण, आदि | 1 सेट | 国产 |
4.8,इलेक्ट्रॉनिक नियंत्रण प्रणाली का एक सेट (टच स्क्रीन)
समारोह:
यह नियंत्रण प्रणाली 0 से 40 ℃ तक के परिवेश के तापमान के लिए उपयुक्त है, और वायरिंग, वायरिंग और ब्रिज लेआउट अंतरराष्ट्रीय मानकों के अनुसार किया जाता है।
●डालने वाले टैंक के तापमान और वैक्यूम डिग्री का पता लगाना और डिजिटल प्रदर्शन।
●टच स्क्रीन प्रक्रिया प्रवाह को नियंत्रित करती है और प्रत्येक डिवाइस इकाई की कार्यशील स्थिति प्रदर्शित करती है।
●मिश्रण मोटर नियंत्रण, वायवीय वाल्व और विद्युत चुम्बकीय वाल्व नियंत्रण को समझें।
●वैक्यूम यूनिट के पंपों और वाल्वों के बीच इंटरलॉकिंग और इंटरलॉकिंग का एहसास करें।
●अपर्याप्त वायु दबाव और पानी के दबाव के लिए एक अलार्म उपकरण लागू करें।
●मिक्सिंग टैंक की फीडिंग मैन्युअल रूप से तैयार की जाती है और मिक्सिंग टैंक में इनपुट की जाती है।
●मैन्युअल नॉब नियंत्रण और टच स्क्रीन नियंत्रण दोनों में सक्षम
विन्यास:
इलेक्ट्रिक नियंत्रण कैबिनेट 1 सेट
टच स्क्रीन 1 सेट
डिजिटल वैक्यूम गेज 1 सेट
डिजिटल तापमान नियंत्रक 3 सेट
सॉलिड-स्टेट रिले 2 सेट
आवृत्ति कनवर्टर 1 सेट
तापमान सेंसर 4 सेट
बटन, घुंडी 1 सेट
रिले 1 सेट
एयर स्विच 1 सेट
मोटर सुरक्षा स्विच, आदि 1 सेट
तार और केबल 1 सेट
ब्रिज 1 सेट
4.9 अन्य तकनीकी आवश्यकताएँ
4.9.1, सतह से जंग हटाना, जंग की रोकथाम, और सिस्टम घटकों का पेंटिंग उपचार।
4.9.2 हीटिंग सिस्टम के सभी घटकों की बाहरी सतहें (बख्तरबंद भागों और खरीदे गए घटकों को छोड़कर) सभी गर्म लाल हैं।
4.9.3 विद्युत नियंत्रण कैबिनेट की बाहरी सतह आसमानी नीली है
4.9.4 शेष घटकों की बाहरी सतहें (बख्तरबंद घटकों और खरीदे गए हिस्सों को छोड़कर) और उपकरण कार्य मंच सभी औद्योगिक ग्रे हैं।
4.10उपकरण स्थापना स्टील फ्रेम प्लेटफॉर्म का एक सेट (सामग्री सहित)
उपकरण के इस सेट को स्थापित करने के लिए इस स्टील फ्रेम प्लेटफॉर्म का उपयोग किया जाता है। स्टील फ्रेम 2-परत संरचना है। मिक्सिंग टैंक को दूसरी मंजिल के स्टील प्लेटफॉर्म पर रखा गया है।
हम स्टील फ्रेम के चित्र और सामग्री प्रदान करते हैं।
五,यादृच्छिक सहायक उपकरण और स्पेयर पार्ट्स की सूची
| नहीं। | विवरण | विनिर्देश | मात्रा | कारखाना |
| 1 | वैक्यूम पंप यादृच्छिक सहायक उपकरण |
वीएसवी-300 वीएसवी-200 ZJY-600 |
2 सेट 1套 1套 |
हाँ हाँ 上海声德 |
| 2 | टैंक के दरवाजे की सीलिंग रिंग | Φ2400(1年时提供) | 1 टुकड़ा | 北方橡胶 |
| 3 | वैक्यूम और सामग्री पाइपलाइनों के लिए सील | प्रत्येक आइटम | 1 सेट | 凯瑞 |
| 4 | मिक्सिंग टैंक ढक्कन सील | 400L(600KGS) | 1 टुकड़ा | 凯瑞 |
| 5 | विद्युत ताप तत्व | मिक्सिंग टैंक के लिए हीटिंग ट्यूब | 2PCS | 无锡康能 |
| 6 | थर्मामीटर | 0～200℃ | 2PCS | 广州德力权 |
| 7 | प्रकाश अवलोकन लैंप | 3पीसीएस | 中山古镇 | |
| 8 | अवलोकन खिड़की का शीशा | 3पीसीएस | 上海光芒 |
आवेदन पत्र:
